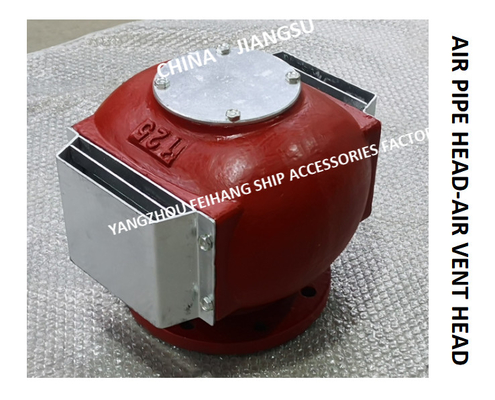

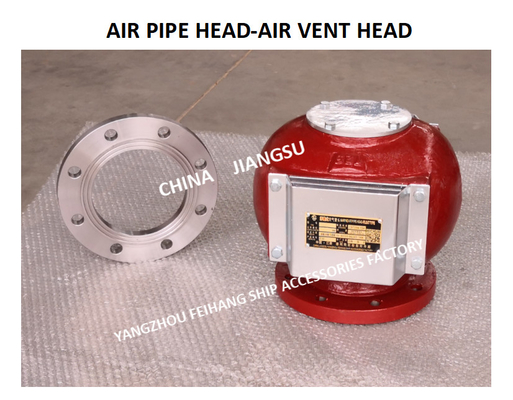

طراز البونتون خزان النفط رأس أنبوب الهواء، خزان المياه رأس أنبوب الهواء جسم الحديد الصلب أجزاء داخلية - الفولاذ المقاوم للصدأ

Marine air pipe head (with insect proof net) - marine water tank air pipe head (with insect proof net) - marine water tank ventilation cap (with insect proof net) - marine water tank air cap (with insect proof net) es125qt CB / t3594-94

Marine pontoon air pipe head (with insect proof net) - pontoon air pipe head of marine water tank (with insect proof net) - pontoon breather cap of marine water tank (with insect proof net) - air cap of marine water tank (with insect proof net) es125qt CB / t3594-94

رأس أنبوب هواء خزان المياه من نوع Es ، غطاء تهوية خزان المياه من نوع البونتون.

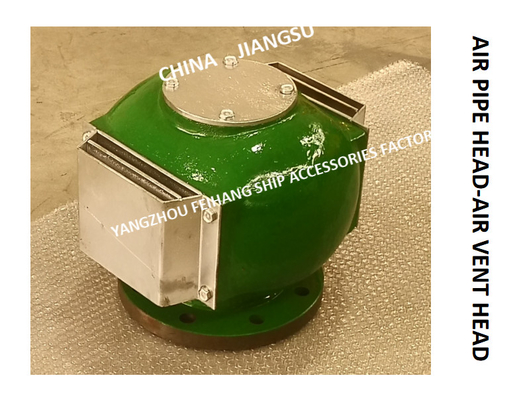

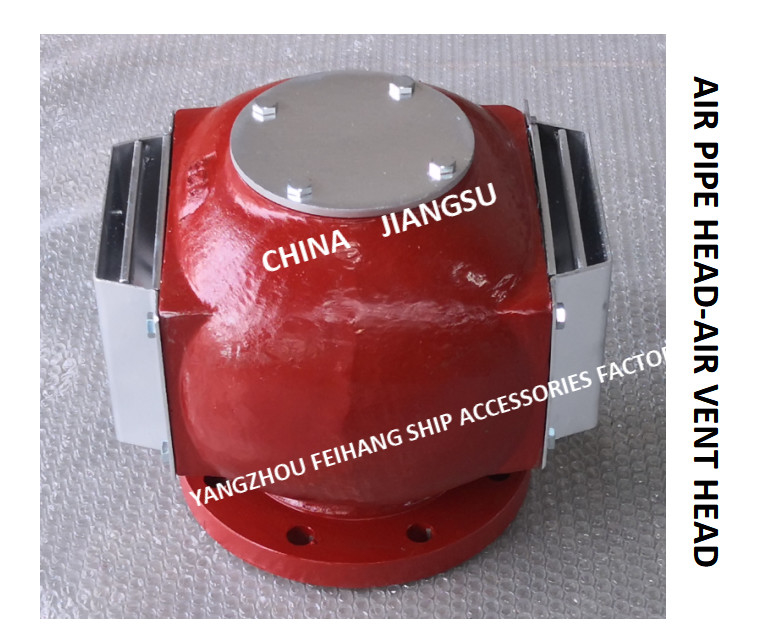

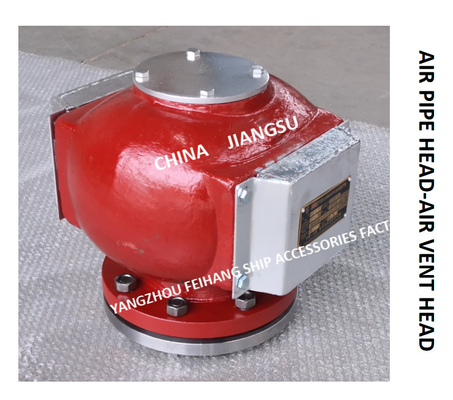

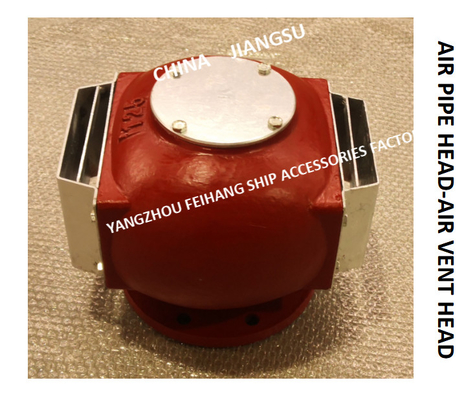

النموذج الكامل لرأس أنبوب الهواء هذا es125qt CB / t3594-1994
نوع E من نوع الطائرات المتحركة، والفراغ مطابقة لـ gb2506 pn6، ومواد الجسم هي حديد متناغم qt400،والبعد الهيكلي مصمم وفقا لمعيار السفينة CB / t3594-1994.

يجب تركيب هذا النوع es125qt CB / t3594-1994 رأس أنابيب هواء خزان المياه من نوع البونتون على سطح السفينة وفقًا لمتطلبات قانون CCS:
1بعد تحميل رأس أنبوب الهواء في السفينة، يجب فحص خط الأنابيب في ظل ظروف العمل لضمان عدم وجود تسرب.

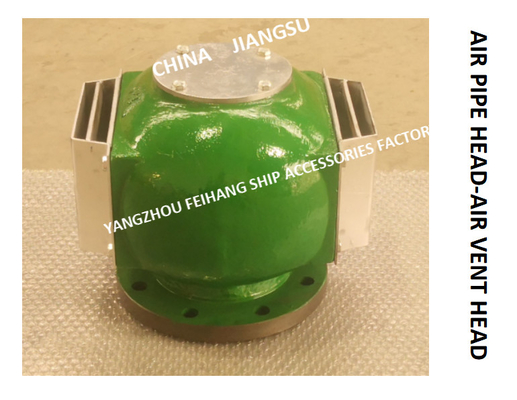

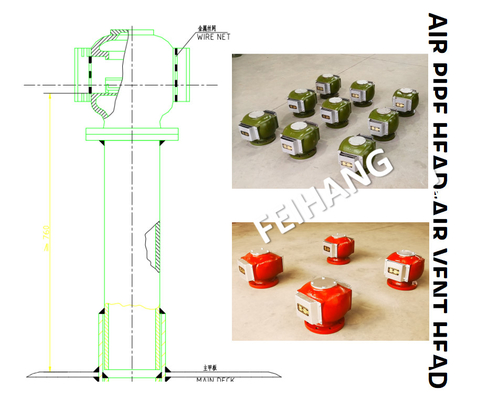

2عندما يتم تثبيت رأس أنبوب الهواء في خزان المياه هذا النوع وقبعة تهوية خزان المياه على الطابق الرئيسي ، يجب أن يكون الارتفاع ≥ 760

3يجب أن يكون ارتفاع تثبيت غطاء التهوية في الخزان المثبت على سطح السفينة الأمامية ≥ 450mm.
4يجب أن يكون سمك جدار رأس أنبوب هواء خزان المياه المثبت على سطح السفينة مفتوحا وفقا للمواصفات.
أعلاه هي الاحتياطات لتركيب هذا النوع من خزان المياه جديد رأس أنابيب الهواء.

عندما يتم إصلاح سفينتنا مرة أخرى، إذا كنا بحاجة إلى استبدال هذا النوع من رأس أنابيب الهواء على سطح السفينة، ونحن بحاجة إلى إيلاء الاهتمام إلى النقاط التالية:

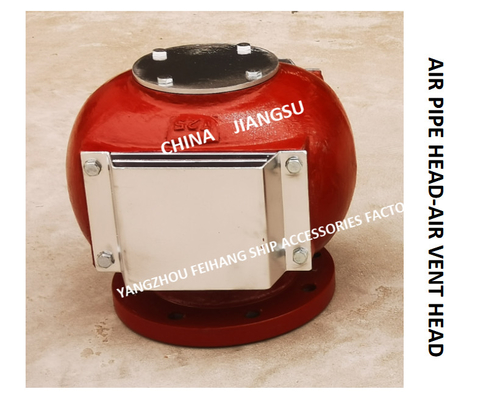

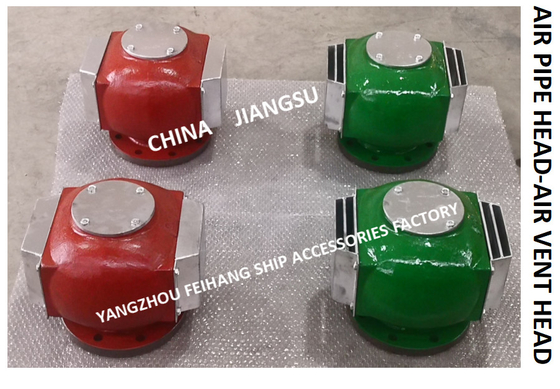

1يجب أن يكون من الواضح بصريًا أن رأس أنبوب الهواء الذي سيتم استبداله يستخدم في المقصورة العليا، خزان الزيت أو خزان المياه أو خزان الصابون وغيره من الخزانات الفارغة:رأس أنبوب الهواء من خزان المياه وخزان الزيت متشابه في الأسلوب، ولكن لوحات الغطاء الواقية على جانبي مختلفة:

لا تحتاج الفتحات العليا للغطاء الجانبي على جانبي رأس أنبوب الهواء في خزان المياه إلى الإغلاق ، وتم بناء شبكة الوقاية من الحشرات.يجب إغلاق الفتحات العليا للغطاء الجانبي على جانبي رأس أنبوب الهواء في خزان الزيت، وتبني شبكة الحماية من الحريق.

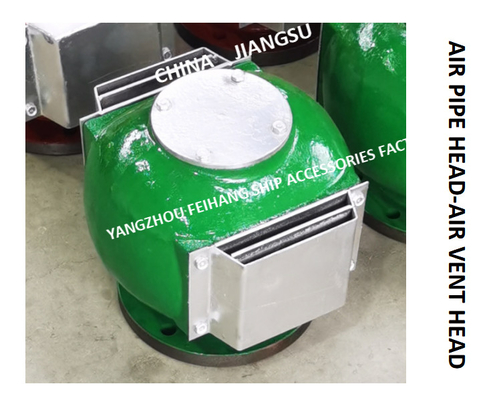

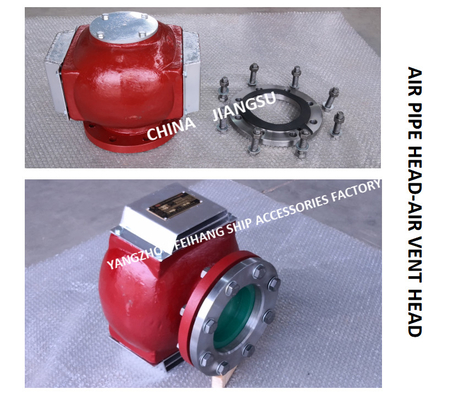

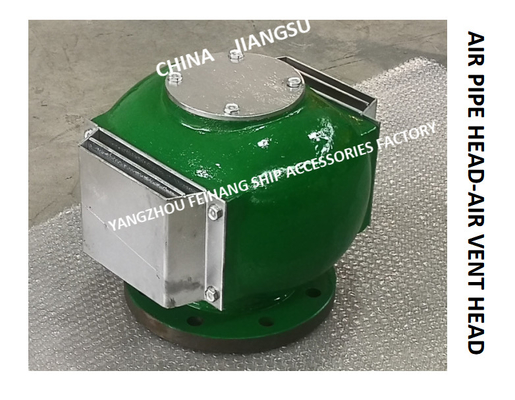

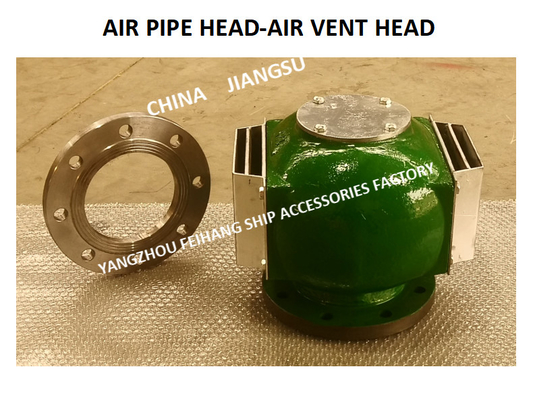

2بعد تحديد الأسلوب وموقع التثبيت، ونحن بحاجة إلى التحقق من حجم فليانج الاتصال، بما في ذلك القطر الخارجي من فليانج،قطر الدائرة المركزية للشريط (مسافة المركز)عدد ثقوب المسامير والقطر.
الحجم المشترك للشريط في رأس أنبوب الهواء في خزان المياه DN125 هو كما يلي:

إذا كان من المستحيل قياس أو رأس أنبوب الهواء القائم يمتلك تآكلًا شديدًا ، فيمكننا أيضًا اختيار شاشة لحام واحدة لكل رأس أنبوب الهواء (كما هو موضح أدناه):

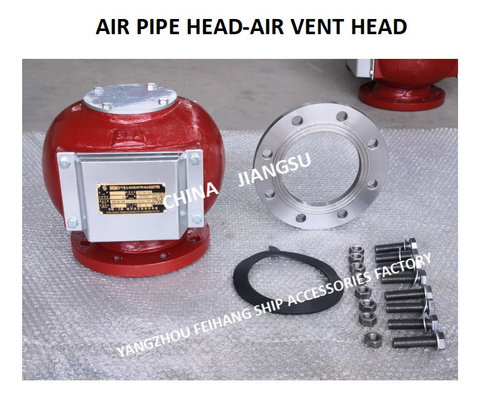

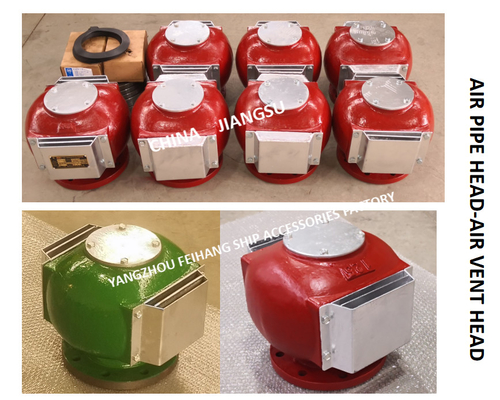

جميعنا يعلم أن هناك العديد من المقصورات على السفينة. وفقا لملخص هذا es125qt CB / t3594-1994 رأس أنبوب الهواء وقبعة تنفس خزان المياه يمكن تثبيتها في المقصورات التالية:

رأس أنبوب هواء خزان المياه، غطاء تهوية خزان المياه، غطاء هواء خزان المياه es125qt CB / t3594-1994
رأس أنابيب الهواء في القمة، غطاء التهوية في القمة، غطاء الهواء في القمة es125qt CB / t3594-1994
رأس أنبوب الهواء ذيل ذروة، غطاء التهوية ذيل ذروة، غطاء الهواء ذروة ذروة es125qt CB / t3594-1994
رأس أنبوب هواء خزان المياه الصلبة، غطاء فتح خزان المياه الصلبة، غطاء هواء خزان المياه الصلبة es125qt CB / t3594-1994

رأس أنبوب الهواء - رأس أنبوب الهواء خزان الزيت (مع شبكة الحريق)
غطاء فتح خزان النفط من نوع البونتون - رأس فتح خزان النفط من نوع البونتون (مع شبكة الحريق)
النموذج: ds65qt cb/t3594-94

اليوم ، سنتحدث عن رأس أنابيب الهواء بالتفصيل. نحن جميعا نعرف أن هناك العديد من أنواع رؤوس أنابيب الهواء ، بما في ذلك المعيار الياباني ، المعيار الأوروبي ، المعيار الوطني وهلم جرا.

هنا سوف نعطيكم مقدمة موجزة لمواصفات DN65 في معيارنا الوطني cb / t3594-1994 رأس أنابيب هواء خزان النفط والماء:

في هذه المرة ، تم لحام شفرة اللحام التي تتوافق مع أنبوب الاتصال على السفينة. يبلغ القطر الخارجي للأنبوب الارتباطي 76 مم ، ويكون شفرة اللحام المقابلة 6 ثقوب.
في هذه المرحلة، نتحقق وفقًا لمتطلبات العميل ونستنتج:

DN65، قطر خارجية اللفاف -155mm، مسافة وسط اللفاف -123mm، ثقب المسامير -6 ثقوب * 15mm


بعد أن تحققنا من حجم الشريط مع العميل، قدم العميل طلباً آخر. بالنظر إلى الصيانة المستقبلية، أكد العميل:

الغطاء الجانبي والغطاء العلوي وقطع التثبيت لهذه الرأس من أنابيب الهواء مصنوعة من مادة SUS316Lدرجة التآكل وتكرار الصيانة في المستقبل سيتم تقليلها إلى حد ما.

ثانيا، بعد الاتصال، اقترح العميل أن يتم تركيب رؤوس أنابيب الهواء الخاصة به في مختلف خزانات النفط، مثل:

غطاء التهوية لحاوية زيت المياه - رأس أنبوب الهواء للخزان (مع سدّ النار) ds65qt cb/t3594-94
Ds65qt cb/t3594-94 رأس أنابيب هواء خزان زيت الأسطوانة (مع شبكة مقاومة للحريق)
(مثل خزان النفط النوع البونتون مع غطاء الحريق)
زيت الوقود المستخدمة يومياً رأس أنبوب الهواء الخزانة مع شاشة الحريق) ، زيت الوقود المستخدمة يومياً الخزانة غطاء التهوية البونتون مع شاشة الحريق) ds65qt cb/t3594-94
Ds65qt cb/t3594-94 مخزن النفط رأس أنبوب الهواء للنقل مع سدّ النار)
رأس أنابيب الهواء ذاتية الإغلاق من نوع طائرات البونتون البحرية ذات المقصورة النارية)
غطاء التهوية من الفولاذ المقاوم للصدأ مع غطاء الحريق) ds65qt cb/t3594-94
غطاء فتحات خزان الوقود المفرط مع غطاء حريق) ، رأس أنابيب الهواء في غطاء الحريق مع غطاء حريق) ds65qt cb/t3594-94
لذا في هذا الوقت، هذا الرأس أنبوب الهواء يحتاج إلى أن يكون في نمط خزان النفط - فتحة أعلى الغطاء الجانبي لرأس أنبوب الهواء مغلقة، وهناك شبكة مقاومة للحريق.

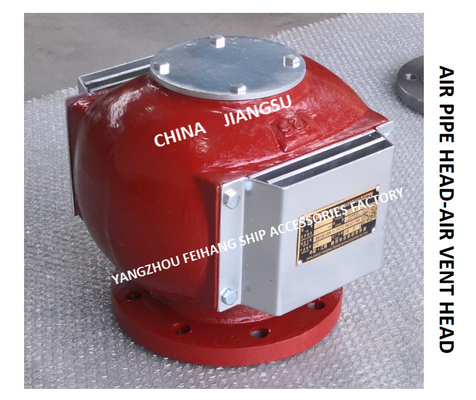

الآن دعونا نلقي نظرة على تفاصيل هذا رأس أنبوب هواء خزان النفط وقبعة فتحة خزان النفط ds65qt cb / t3594:

رأس أنابيب الهواء من نوع العائمة - غطاء تنفس من نوع العائمة - غطاء تنفس من نوع العائمة نموذج:65A

قطر اسمي: 65 ملم ضغط اسمي: 0.3Mpa مادة الجسم - الجزء الداخلي من الحديد الزهر - طائرة من الفولاذ المقاوم للصدأ طريقة الارتباط - الفلنج

هنا، شركتنا قدمت مقدمة قصيرة إلى DN65 رأس أنبوب الهواء GB والمعيار الياباني:

GB CB/T3594-1994 رأس هواء خزان النفط من نوع العواصف:
"رأس أنابيب الهواء البحرية / قبعة التهوية البحرية / قبعة الهواء البحرية رأس أنابيب الهواء"

JIS-KS91A-121 القياس الياباني 5K / 10K غطاء زيت الخزان القابلة للنفس:

DN65 رأس أنبوب هواء خزان الوقود / غطاء خزان الوقود القابلة للاستنشاق ، يمكن اختيار حجم شقها على النحو التالي:

حجم اللحاء 1: القطر الخارجي 155mm المسافة المركزية (مسافة العين) 123mm 6 ثقوب
حجم اللحاء 2: القطر الخارجي 160mm المسافة المركزية (مسافة العين) 130mm 4 ثقوب
JIS-5K: القطر الخارجي 155mm المسافة المركزية (مسافة العين) 130mm 4 ثقوب
JIS-10K: القطر الخارجي 175mm المسافة المركزية (مسافة العين) 140mm 4 ثقوب
DIN-16K: OD 185mm المسافة المركزية (مسافة العين) 145mm 4 ثقوب
AISI-150LB: القطر الخارجي 178mm المسافة المركزية (مسافة العين) 139mm 4 ثقوب

وفقا لطلب العميل ، يمكن اختيار رأس أنبوب هواء خزان النفط البحري / قبعة تنفس خزان النفط البحري 65A ، يمكن اختيار مادة مخصصة كما يلي:

HT200- رأس أنابيب الهواء الحديدية المصبوبة بالشظايا، غطاء تنفس الحديد المصبوب بالشظايا 65A
QT400-15 رأس أنابيب الهواء الحديدية القابلة للتلاعب ، غطاء التهوية الحديدية القابلة للتلاعب 65A
SUS304 65A غطاء التهوية من الفولاذ المقاوم للصدأ ، 65A رأس أنبوب الهواء من الفولاذ المقاوم للصدأ ، 65A غطاء الهواء من الفولاذ المقاوم للصدأ
