مرشح الزيت الواحد - مرشح الزيت البسيط
في المقالة السابقة، قدمنا فلتر في خط أنابيب النفط البحري - فلتر النفط الخام البحري مزدوج منخفض الضغط. أعتقد أن لديك فهم أولي لذلك.
هنا سنقوم بإدخال مرشح زيت آخر في خط أنابيب النفط البحري - مرشح زيت واحد البحري:
يمكن أن يظهر من اسم المنتج أن هذا النوع من مرشح الزيت البحري الوحيد يتكون من اسطوانة لتحقيق وضع المرشح الوحيد.
مبدأ عمل مرشح الزيت البحري الواحد:
يتم توصيل مرشح الزيت الواحد بسلسلة على خط الأنابيب بين مضخة الوقود البحرية ومدخل زيت جسم صمام الوقود البحري. يمكن لمرشح الزيت الواحد إزالة أكسيد الحديد ،الغبار وغيره من الشوائب الصلبة الموجودة في الوقود من خلال الترشيح الخام لمنع انسداد نظام الوقودتقليل التآكل الميكانيكي للسفينة، وضمان التشغيل المستقر للمحرك وتحسين الموثوقية.

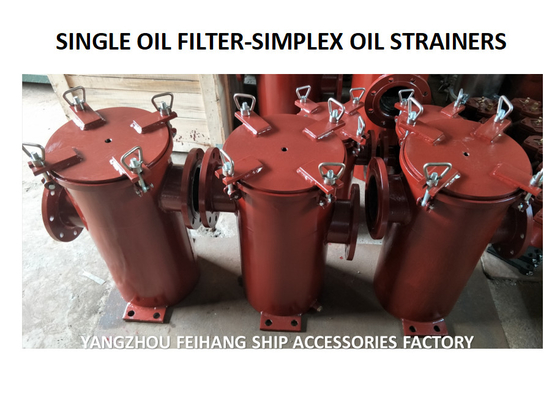

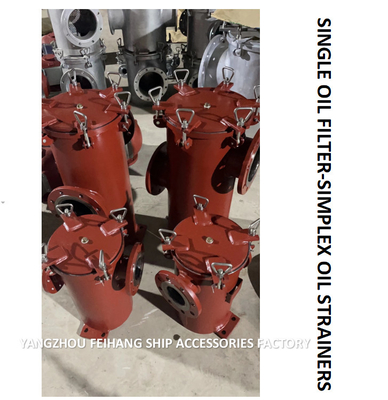

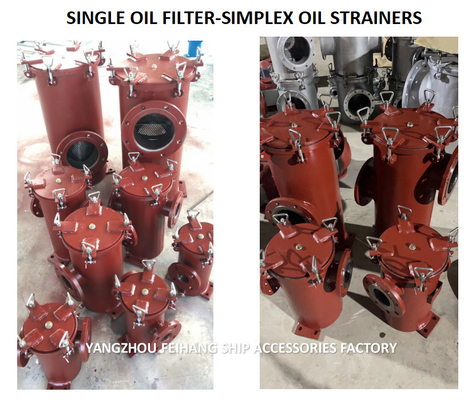

مرشح زيت بحري واحد cbm1133-82
تثبيت مرشح الزيت الواحد المصمم والمنتج بواسطة cbm1133-82 ، والذي ينطبق على أنابيب زيت الوقود للسفن وأنابيب زيت التشحيم مع درجة حرارة العمل لا تزيد عن 80 درجة مئوية.فليانج الاتصال هو وفقا للمعيار الياباني JIS b2211-1977، والبعد الهيكلي يتفق مع المعيار الياباني JIS f7209-1978.
هنا، يتم التمييز بين المعايير المذكورة (cbm1133-82) و (JIS f7209):
JIS f7209-2001 فلتر زيت بحري أحادي الأسطوانة، فلتر زيت بحري أحادي الأسطوانة
صناعة السفن - أجهزة ضيق الزيت البسيطة
يتم تنفيذ هذا النوع من مرشحات الزيت البحري وفقًا للمعيار الياباني. إن عملية العملية هي عملية الصب ومادة الجسم هي الحديد الجيري.

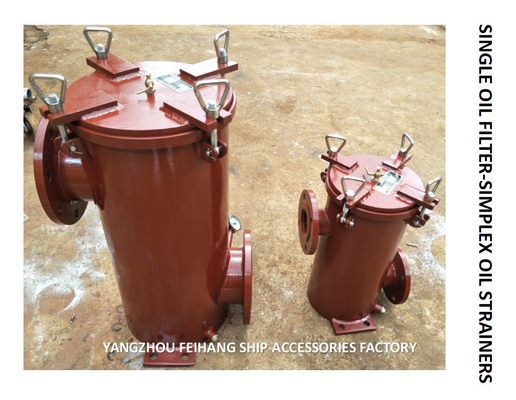

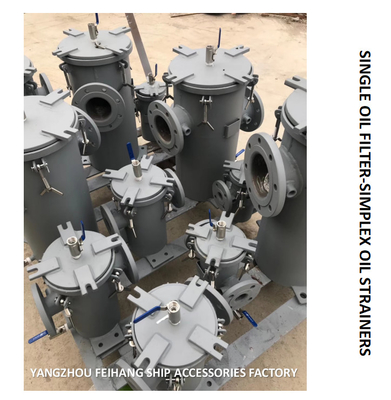

مرشح زيت بحري واحد Cbm1133-82

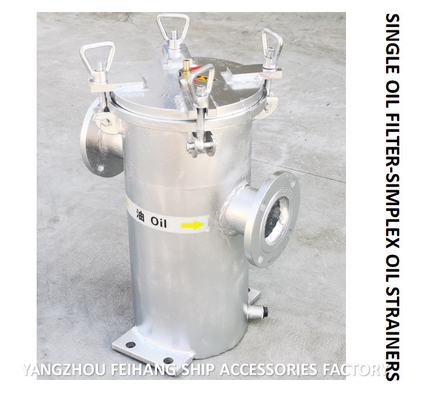

تم تصميم هذا النوع من مرشح الزيت البحري الواحد على غرار المعيار الياباني ويتم تصنيعه عن طريق عملية اللحام. يمكن أن يكون جسمه مصنوعًا من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ.
تجدر الإشارة إلى أن الميزات الخاصة لهذه المرشح البحري للزيت الواحد هي:
وضع الاستيراد والتصدير: عالية في وانخفاض خارج.
Cbm1133-82-بحرية واحد فلتر الزيت علامة مثال هو كما يلي:
(بي إن 0)5، يمكن أن يتم وضع علامة على مرشح زيت واحد من النوع Dn40 s (مباشر) على أنه:
مرشح زيت واحد، مرشح زيت خام واحد، مرشح زيت التشحيم واحد، مرشح وقود واحد s5040 cbm1133-82
(بي إن 0)5، يمكن وضع علامة على مرشح زيت واحد من نوع DN80 La (زاوية يمين من نوع اليسار):
مرشح زيت واحد، زاوية مستقيمة مرشح زيت ضخم واحد، مرشح زيت التشحيم واحد، مرشح الوقود واحد la5080 cbm1133-82
يمكن أن يتم وضع علامة على مرشح زيت واحد من نوع LB (نوع الزاوية اليسرى واليمينية) من pn0.5 و DN150:
مرشح زيت واحد ، مرشح زيت ضخم واحد بزاوية مستقيمة ، مرشح زيت التشحيم واحد ، مرشح وقود واحد lb5125 cbm1133-82
مضخة نقل الوقود مرشح الوقود الواحد، مرشح الوقود الواحد s5065 cbm1133-82
منفذ جهاز تنقية الزيت مرشح زيت واحد، مرشح زيت ضخم واحد S5100 cbm1133-82
مرشح وقود واحد في منفذ فاصل زيت الوقود، مرشح وقود واحد lb5150 cbm1133-82
مرشح زيت واحد في مدخل فاصل زيت الديزل، مرشح زيت خام واحد lb5250 cbm1133-82
منفذ فاصل الزيت مرشح زيت واحد ، مرشح زيت واحد s5125 cbm1133-82
بناء السفن---مياه البحرمرشح الزيت-الصندوق الطين
مصنع ملحقات سفن (يانغتشو) يدخل مشروع تصفية منصة بحرية:
المرشحات شائعة وشائعة على متن الطائرة ، ويتم تثبيتها في كل من الأنظمة السائلة والغازية. وظيفتها هي تصفية الشوائب الصلبة في النظام باستمرار ،للحفاظ على نظافة وسط النظام، لتقليل معدل فشل مكونات النظام، وإطالة عمر الخدمة لوسيط النظام والمعدات. الوقود المشترك، زيت التشحيم، الزيت الهيدروليكي، والهواء والبحر فلاتر المياه العذبة،الخ.
أنظمة الأنابيب البحرية والمرشحات والإكسسوارات ومعايير التنفيذ:
CBM1133-82 "مرشح زيت واحد، مرشح زيت خام بحري واحد
CB/T425-94 "مرشح النفط الخام بضغط منخفض، مرشح الزيت المزدوج، مرشح الوقود المزدوج"
CB*623-1980 جرس استنزاف، جرس استنزاف لبركة مياه الصرف الصحي
CB/T421-2008 "مرشح الهواء".
CB/T497-1994 استنشاق مرشحات المياه الخام، مرشحات مياه البحر الشفية
CB/T3198-94 "صندوق مستطيل من الطين البحري"
المتطلبات التقنية لمعدات تصفية الأنابيب البحرية:
1) فلتر الزيت الواحد هو Q235-A ، مادة أسطوانة المرشح هي A4 ، مادة شاشة المرشح هي 68 ، مادة اللوحة المغناطيسية هي ALNiCo5 ، والمعيار المرجعي هو CBM1133-82.
2) جسد فلتر النفط الخام بضغط منخفض هو HT200 ، والمواد الأساسية هي ZQA19-2 II ، ومواد الصفيحة المغناطيسية هي ALNi12-25 ، ومواد شاشة الفلتر هي 2Cr13 ،والمعيار المرجعي CB/T425-94
3) مرشح الشفط، شاشة مرشح النحاس، المعيار المرجعي CB623-1980
4) مادة جهاز تصفية المياه الخام للاستنشاق هي Q235-A ، مادة الغطاء هي Q235-A ، مادة شاشة التصفية هي 1Cr18Ni9 ، المعيار المرجعي CB / T 497-1994
5) مادة جسم وغطاء فلتر الهواء هي الفولاذ 20 ، ومادة أسطوانة المرشح هي T4 من أنبوب النحاس والمعيار المرجعي هو CB / T 421-2008
6) الهيكل الرئيسي ومواد الغطاء ومواد صندوق الطين الزاوية المستقيمة للسفينة هي Q235-A والمعيار المرجعي هو CB/T3198-94
المعيار لاختيار النظام لمعدات تصفية الأنابيب البحرية:
مدير نظام الوقود، الإشعال، تنقية الأنابيب:
S5065 CBM1133-82 مرشح زيت بحري واحد ، من خلال مرشح زيت واحد ، من خلال مرشح زيت خام واحد
LA5250 CBM1133-82 مرشح زيت واحد مباشر ، مرشح زيت واحد بحري
AS65-0.25/0.16 CB/T425-94 مرشح مزدوج، مرشح زيت خام خزان مزدوج، مرشح زيت خام مزدوج منخفض الضغط
نظام أنابيب إمداد زيت الوقود:
AS32 CB/T425-94 مرشح زيت مزدوج، مرشح زيت خام مزدوج، مرشح زيت خام مزدوج بضغط منخفض
AS20 CB/T425-94 مرشح نفط خام مزدوج، مرشح وقود مزدوج، مرشح نفط مزدوج
نظام أنابيب زيت التشحيم:
AS40 CB/T425-94 مرشح النفط الخام مزدوج، مرشح النفط مزدوج، مرشح وقود مزدوج
S5125 CBM1133-82 مرشح زيت واحد مباشر ، مرشح زيت واحد بحري
LB5125 CBM1133-82 مرشح زاوية مستقيمة زيت واحد، المرشح البحري زيت خام خزان واحد
نظام أنابيب مياه التبريد:
B125H CB*623-80 فاكهة امتصاص، فاكهة امتصاص لآبار الصرف الصحي
AS250 CB/T497-1994 فلتر المياه الخام للاستنشاق، فلتر مياه البحر للاستنشاق
نظام أنابيب الهواء المضغوط:
40025 CB/T421-2008 فلتر الهواء، فلتر الهواء
نظام أنابيب الحفر والحمولة ومكافحة الحرائق:
BS65 CB/T3198-94 صندوق طين، صندوق طين زاوية مستقيمة، صندوق طين بحري زاوية مستقيمة
نظام أنبوب إطفاء خارجي:
AS250 CB/T497-1994 فلتر واحد، فلتر واحد للمياه، فلتر واحد لمياه البحر
BRS250 CB/T497-1994 مرشح مياه البحر الزاوية المستقيمة، مرشح مياه الخام بالامتصاص الزاوية المستقيمة
نظام أنابيب إمدادات المياه:
AS40 CB/T497-1994 مرشح واحد، مرشح واحد لمياه البحر، مرشح واحد لمياه الخام
مقدمة موجزة لمختلف المرشحات في السفن:
CB/T497-1994 استنشاق مرشح المياه الخام، مرشح مياه البحر
مرشح المياه الخام البحرية للاستنشاق CB/T497-94/CBM1061-81 مرشح المياه البحرية لنظام تبريد المياه البحرية للمختلف السفن ونظام تبريد المياه العذبة المركزي ، نظام مكافحة الحرائق بالاست ،إمدادات المياه / نظام إمدادات المياهالوسيط المكيّف هو مياه البحر أو المياه العذبة
مضخة مياه البحر، مرشح مياه البحر / مضخة مياه عذبة، مرشح مياه البحر:
يحتوي على مضخة المياه الرئيسية ، فلتر مياه البحر المدخل / فلتر المياه الخام ، آلة CB/T497-94 المساعدة ، مضخة مياه البحر ، فلتر مياه البحر المدخل / فلتر المياه الخام ، CB/T497-94
مرشح مياه البحر / مرشح المياه الخام في مدخل مضخة المياه العذبة CB/T497-94 ، المادة السائبة لضخة مياه البحر مرشح مياه البحر / مرشح مياه الخام في مدخل مضخة المياه العذبة CB/T497-94 ، مضخة مياه العذبة اليومية ،فلتر مياه البحر المستوردة / فلتر المياه الخام CB/T497-94، إلخ
فلتر الباب السفلي البحري / فلتر الصمام السفلي البحري:
أبواب قاع البحر العالي، مرشحات مياه البحر وأبواب الأرض المنخفضة، مرشحات مياه البحر ومرشحات أبواب الطوارئ تحت البحر
مرشحات الصمام السفلي العالي ومرشحات الصمام السفلي المنخفض ومرشحات الصمام السفلي الطارئ
عالية، البحر، القاع، الأبواب، البحر، المياه، المرشحات، و، الأرض، الأبواب، مياه البحر، المرشحات، منخفضة، و، الطوارئ، تحت البحر، الباب، المرشحات
عالية، أسفل، صمام، مرشحات، و، منخفضة، أسفل، صمام، مرشحات، و، الطوارئ، تحت البحر، صمام، مرشحات
CBM1133-82 "مرشح زيت واحد، مرشح زيت خام بحري واحد
النوع S - أبعاد الاتصال بالفلانج، بواسطة مرشحات زيت واحدة CB/T46 ، بحرية من خلال مرشحات زيت واحدة.
نوع SS - أبعاد الاتصال بالشريحة ، حسب GB2506 فلترات الزيت الممرة واحدة ، بحرية من خلال فلترات الزيت الممرة واحدة ؛
أبعاد الاتصال المكونة من نوع LA هي مرشحات زيت زيت واحد زاوية مستقيمة CB/T46 ، مرشحات زيت بحرية من خلال مرشحات زيت واحدة.
نوع LB - أبعاد الاتصال بالفلانج ، اضغط على مرشح الزيت الأوحد بزاوية اليسار إلى اليمين في CB / T46 ، بحري من خلال مرشح الزيت الأوحد.
أبعاد الاتصال النوع LAS - الفلانج هي GB2506 مرشح زاوية مستقيمة واحد، بحرية من خلال مرشح زيت واحد.
نوع LBS - أبعاد الاتصال بالفلانج ، اضغط على مرشح زيت واحد الزاوية اليسرى اليمنى من GB2506 ، بحري من خلال مرشح زيت واحد.
CB/T425-94 "مرشح النفط الخام بضغط منخفض، مرشح النفط الخام مزدوج التوصيل، مرشح الوقود المزدوج"
مرشح الزيت ذو الأسطوانات المزدوجة ، مرشح الزيت ومفتاح مزدوج يتكون من مرشحين زيتين ذو أسطوانات واحدة بالتوازي أو في سلسلة ، يمكن استخدام مرشحين للنفط الخام بالتناوب ،استبدال أسطوانة المرشح في حالة عدم التوقف، يمكن أن تعمل مزدوجة في نفس الوقت.
مضخة نقل زيت الديزل، مرشح زيت مزدوج، مرشح زيت خام مزدوج، مرشح وقود مزدوج AS20، CB/T425-94
مضخة دخول زيت هيدروليكية، مرشح زيت مزدوج، مرشح زيت خام خزان مزدوج، مرشح زيت خام مزدوج منخفض الضغط، A32، CB/T425-94
مضخة نقل زيت الديزل الخفيف، مرشح زيت خام مزدوج، مرشح وقود مزدوج، مرشح زيت مزدوج، A4040، CB/T425-94
مضخة نقل زيت الديزل الثقيلة، مرشح زيت خام مزدوج، مرشح وقود مزدوج، مرشح زيت مزدوج، A4040، CB/T425-94
تصفية مزدوجة في منفذ موزع زيت الديزل، تصفية زيت خام مزدوجة في خزان، تصفية زيت خام مزدوجة التوصيل، A50، CB/T425-94
مضخة احتياطي للوقود، مرشح النفط الخام مزدوج، مرشح النفط الخام مزدوج منخفض الضغط، AS65، CB/T425-94
تصفية زيت الوقود المزدوجة، تصفية زيت خام مزدوجة، تصفية زيت خام مزدوجة منخفضة الضغط، A80، CB/T425
تصفية زيت مزدوجة في منفذ جهاز تنقية الزيت، تصفية زيت خام مزدوجة، A4050، CB/T425-1994
مضخة زيت المحرك الرئيسية الاحتياطية، مرشح زيت مزدوج، مرشح زيت مزدوج، مرشح وقود مزدوج AS4040، CB/T425-94
CB*623-1980 جرس استنزاف، جرس استنزاف لبركة مياه الصرف الصحي
فاكتور امتصاص مياه الصرف الصحي فاكتور امتصاص الصلب A80 CB*623-1980
فوهة الصرف الصحي - فوهة الصرف الصحي، فوهة الصرف الصحي من الفولاذ المقاوم للصدأ، B125S، CB*623-80
مرشح امتصاص القبو في المقصورة - مرشح امتصاص من الفولاذ المقاوم للصدأ A100 CB*623-80
مرشح امتصاص النحاس -B مرشح امتصاص النحاس B125H CB*623-80
"صندوق الطين البحري" المستطيل CB/T3198-94
مرشحات بحرية - مرشحات بحرية لبناء السفن - مرشحات زيت لبناء السفن - ملاحظات الطلب:
1قبل أن تقوم بالطلب، تحتاج إلى تأكيد مواصفات المنتج، والنماذج، والمواد، والضغط الاسمي، واستخدام الوسائط
2إذا تم استبدال السفينة بالسفينة، نحن بحاجة إلى التحقق من حجم اللحاء ونموذج التثبيت
3. غيرها من المتطلبات الخاصة، تحتاج إلى أن تكون على استعداد لتوضيح مرة أخرى
