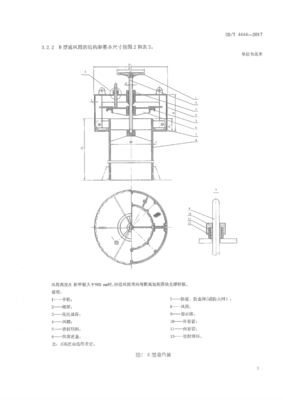

CBT 4444-2017
أنبوب التهوية على شكل فطري للسفن-قبعة التهوية على شكل فطري للسفن
مروحة الفطر البحري

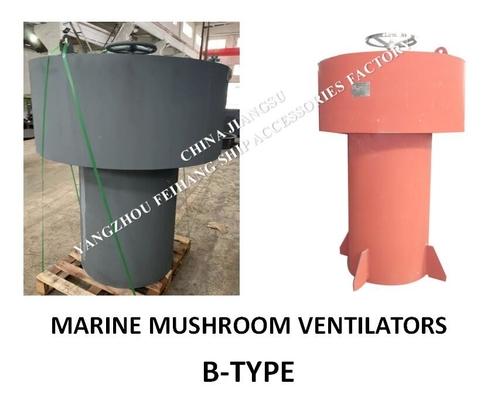

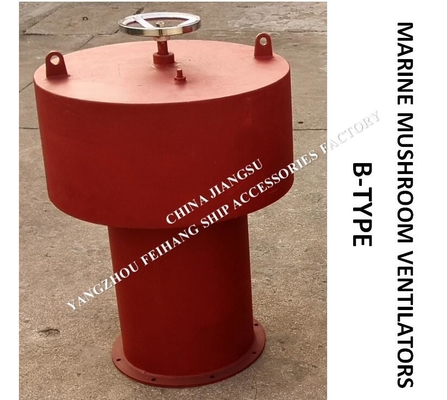

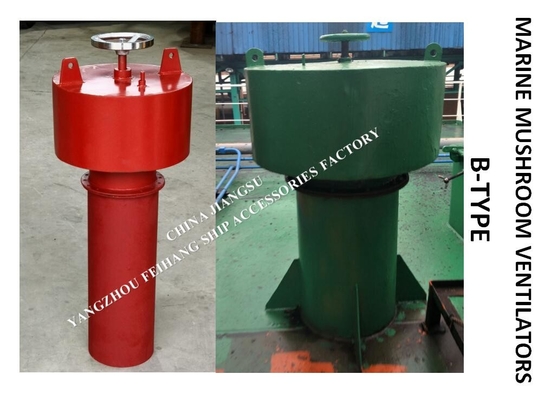

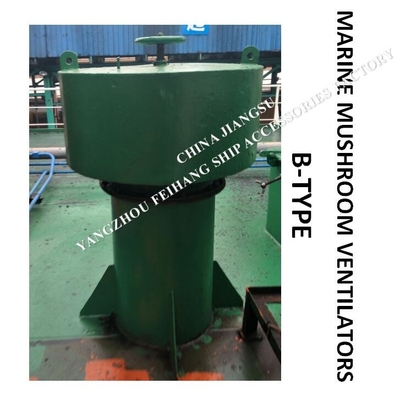

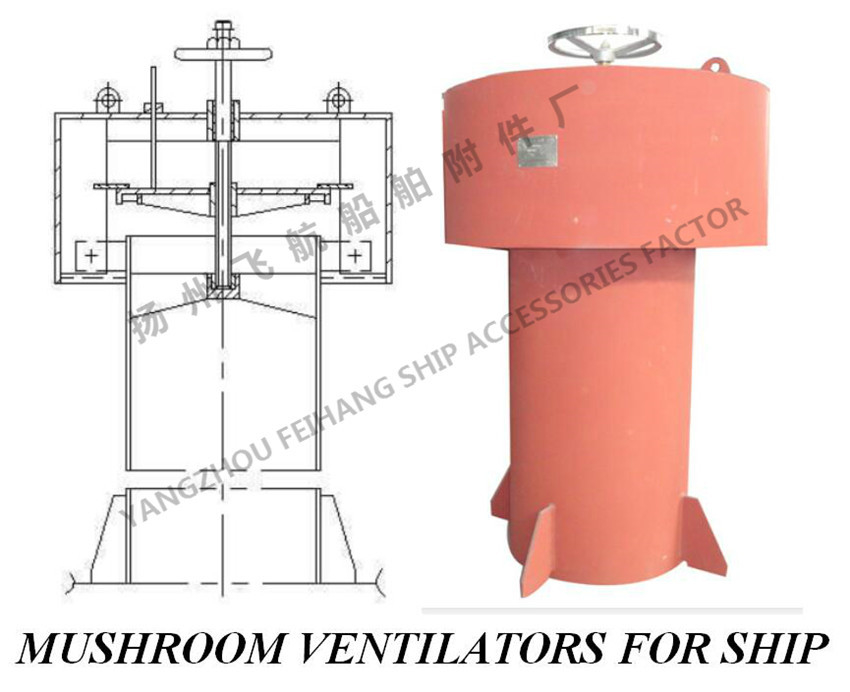

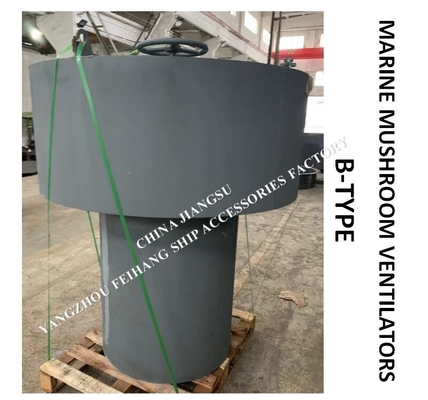

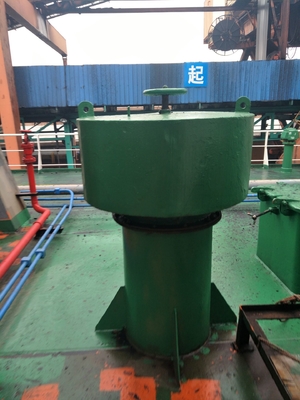

FH-B-TYPE جهاز التهوية الخارجي
مروحة فتح وإغلاق خارجية
يحل هذا المعيار محل أجهزة التهوية البحرية CB/T295-2000 على شكل فطر، وهي مناسبة لتصميم وتصنيع وقبول أجهزة التهوية المثبتة على سطح السفينة المفتوحة.
|
اسم الجزء
|
المواد
|
| |
الاسم
|
العلامة التجارية
|
المعيار
|
|
عجلة يدوية
|
الحديد الزهري
فولاذ الكربون |
KHT300-6
Q235-A
|
GB/T9440-1988
GB/T700-1988
|
|
التغليف المغلق
|
النيوبرين |
قوة الشد ليست أقل من 14.7MPa ، وقسوة الشاطئ هي HA35-45 |
|
عصا المؤشر
|
هيكل الفولاذ الكربوني |
Q235-A
|
GB/T700-1988
|
أجهزة التهوية على شكل فطر للسفن - أجهزة التهوية على شكل الفطريات الخارجية التي تفتح وتغلق من النوع B عادة ما يتم وضعها على علامة:
جهاز التهوية البحرية B300 CB?? T 4444-2017 (بإشارة: جهاز التهوية الخارجي من النوع B الذي يفتح ويغلق قطره الاسمية DN=300)
أنبوب التهوية بحري على شكل فطر B400 CB?? T 4444-2017 (بإشارة: أنبوب التهوية الخارجي من النوع B يفتح ويغلق قطره الاسمي DN=400)
B500 CB·T 4444-2017 لفتح وإغلاق غطاء التهوية الخارجي البحري على شكل فطر
حول الاتفاقية التقنية لجهاز التهوية البحري CB T 4444-2017 للعشب البحري-جهاز التهوية للعشب البحري:
1أنبوب التهوية البحري - يجب أن يكون سطح أنبوب التهوية البحري على شكل فطري مسطحًا وسلسًا ، دون حواف حادة أو تشويه أو انحناء.
2إن انحراف قطر قناة الهواء وغطاء غطاء أنبوب التهوية البحري هو ± 3 ملم، وانحراف الرأسية هو 2 / h1000 (h هو ارتفاع جسم أنبوب التهوية)
3يجب أن تكون سطح اللحام لرأس التهوية على شكل فطر للسفن خالية من العيوب مثل الشقوق والإدراجات الخامية والحرق وغير الاندماج.
4يجب فتح الغطاء المقاوم للطقس من فتحة الفطر البحرية بشكل مرن ، ويجب تغطية الجزء المتحرك بالدهون التشحيمية المحايدة.
5يجب أن يتم إزالة الصدأ من الأسطح الداخلية والخارجية لأجزاء الفولاذ من أغطية التهوية البحرية على شكل فطر إلى Sa2 أو St2 المحددة في GB / T8923 ، تليها اثنين من المبتدئين المضادين للصدأ.
حول طريقة الاختبار لـ CBT 4444-2017 جهاز التهوية البحري للفطريات - غطاء فتحات الفطريات البحرية:
1تجربة غسل أنبوب التهوية على شكل فطر بحري:
استخدم فوهة قطرها لا يقل عن 125، ضغط المياه لا يقل عن 0.25Mpa ، وبعد لا يزيد عن 1.5mm من أنبوب التهوية للشطف. وقت الشطف هو 3min. عرض التدفق لا يقل عن 0.5t (t هو سمك أسطوانة الهواء) ".
2تجربة طباعة أنبوب تهوية بحري على شكل فطر:
في حزمة الختم المقاومة للطقس ، قم بتطبيق مسحوق أبيض بالتساوي ، أغلق الغطاء المقاوم للطقس ، ثم افتحه ، وتحقق من عرض التجويف بين حزمة الختم وحافة أنبوب الهواء.يجب أن تستوفي النتيجة متطلبات 4.7.
3- فحص مظهر أنبوب التهوية الخارجي المفتوح-المغلق على شكل فطر للسفينة من النوع B:
فحص بصري للمظهر، والنتيجة يجب أن تلبي المعيار.
4- فحص الأبعاد لأنابيب التهوية بحرية على شكل فطر:
تحقق من قطر الانحراف الرأسي لقناة الهواء والغطاء بأداة قياس، وينبغي أن تستوفي النتيجة متطلبات المادة 4.3.
البحرية CB?? T 4444-2017 البحرية الخارجية فتح وإغلاق الفطريات على شكل أنبوب التهوية البحرية الفطريات على شكل غطاء التهوية الجدول التالي:
مروحة الفطر للسفن
| اسم الجزء |
المواد |
| الاسم |
العلامة التجارية |
المعيار |
| عجلة يدوية |
الحديد الزهري
فولاذ الكربون
|
KHT300-6
Q235-A
|
GB/T9440-1988
GB/T700-1988
|
| التغليف المغلق |
النيوبرين |
قوة الشد لا تقل عن 14.7MPa ، صلابة الشاطئ HA35-45 |
| عصا المؤشر |
هيكل الفولاذ الكربوني |
Q235-A |
GB/T700-1988 |
هذا جهاز التهوية البحري المعتاد CB/T295-2000 مناسب لتصميم وتصنيع وقبول أجهزة التهوية للتركيب على سطح السفينة المفتوحة.

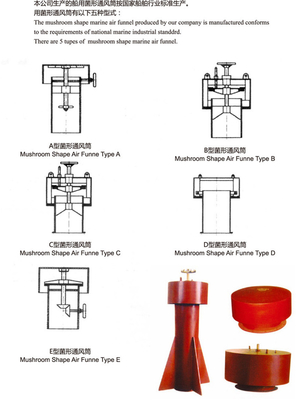

جهاز التهوية البحري للفطر - شكل غطاء التهوية للفطر البحري ينقسم أساسا إلى:
| النوع |
الاسم |
القطر الاسمي |
| A-TYPE |
جهاز تنفس داخلي يفتح ويغلق |
DN150-DN350 |
| النوع B |
جهاز التهوية الخارجي لفتح وإغلاق |
DN250-DN1400
|
| نوع C |
فتح وإغلاق الخارجي مع مروحة مروحة محورية |
| نوع D |
جهاز التهوية الثابت |
الاتفاق التقني بشأن جهاز التهوية البحري CB/T295-2000 للفطر البحري - غطاء تهوية الفطر البحري:
1جهاز التهوية البحرية - يجب أن يكون سطح أسطوانة التهوية البحرية سلسًا ولطيفًا دون حواف حادة أو تشويه أو انحناء.
2إن انحراف قطر أسطوانة الهواء وغطاء غطاء جهاز التهوية البحري هو ± 3mm ، وانحراف الرأسية هو 2 / h1000 (h هو ارتفاع أسطوانة التهوية)
3يجب أن يكون سطح اللحام لرأس التهوية البحري على شكل الفطر خالياً من الشقوق والإدراجات الخام والحرق والعيوب غير المتداخلة.
4يجب أن يكون الغطاء الصلب للطقس من جهاز التهوية البحري على شكل الفطر مرناً ، ويجب أن يكون الجزء النشط مغطى بالدهون المحايدة.
5يجب أن يتم إزالة الصدأ من الأسطح الداخلية والخارجية للأجزاء الفولاذية من غطاء تهوية الفطر البحري إلى مستوى Sa2 أو St2 المحدد في GB / T8923 ، ثم المبتدئة الثانية المضادة للصدأ.
طريقة الاختبار لـ CB/T295-2000 جهاز التهوية للفطر البحري البحري - غطاء تهوية الفطر البحري:
1تجربة غسل جهاز تنفس بحري على شكل فطر
استخدم فوهة قطرها لا يقل عن 125، فإن ضغط الماء لا يقل عن 0.25Mpa، ومن ثم شطف مع جهاز التهوية لا يتجاوز 1.5mm. وقت الشطف هو 3min.يجب أن تكون النتيجة متسقة مع "الخرز غير المائية في جميع الأجزاء، حزمة الختم هي في اتصال مع أسطوانة الهواء. عرض التدفق لا يقل عن 0.5t (t هو سمك جسم الأسطوانة).
2تجربة البصمة من جهاز التهوية البحري على شكل فطر:
في حزمة الختم المقاومة للطقس، تطبيق بشكل متساوٍ مسحوق أبيض، وإغلاق الغطاء المقاوم للطقس،ومن ثم فتحه للتحقق من عرض التجويف من حزمة الختم في اتصال مع حافة أسطوانة الهواءيجب أن تستوفي النتيجة متطلبات 4.7.
3فحص مظهر جهاز التهوية البحري:
تم إجراء التفتيش البصري عن طريق التفتيش البصري، وكانت النتائج تتوافق مع المعايير.
4فحص الأبعاد لجهاز التهوية البحري:
يستخدم المقياس للتحقق من قطر قناة الهواء والغطاء ، وينبغي أن تستوفي النتيجة متطلبات 4.3.
جهاز التهوية البحرية - جهاز التهوية الفطر عادة ما يتم وضع علامة عليها:
أجهزة التهوية البحرية A300 CB/T295-2000 (أشير: أجهزة التهوية الداخلية من النوع A التي تفتح وتغلق ذات القطر الاسمي DN=300)
جهاز التهوية البحرية للفطر B300 CB/T295-2000 (أشير إلى: جهاز التهوية الخارجي من النوع B الذي يفتح ويغلق قطره الاسمية DN=300)
غطاء التهوية البحري على شكل فطر C300 CB/T295-2000 (أشير: مروحة محورية ذات فتح داخلي وإغلاق حزام من النوع C ذات قطر اسمي DN=300)
رأس التهوية البحرية للفطر D300 CB/T295-2000 (أشير إلى: جهاز تهوية ثابت بحري من النوع D ذو قطر اسمي DN=300)
