الصمام النسبي اليدوي - صمام تدفق النسبي اليدوي الصمام المركب CSBF-G32 (M)
صمام مركب من نوع CSBF-G32-M (وظيفة الموقف الأوسط)

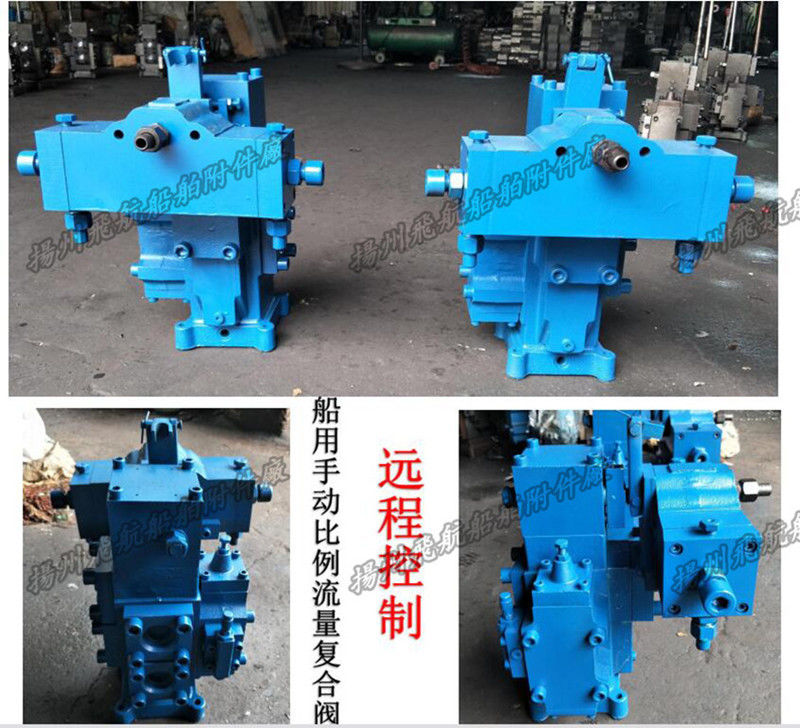

التحكم عن بعد - صمام التدفق المتناسب في المحيط

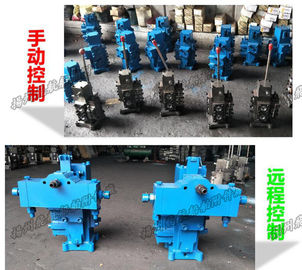

الفرق بين الصمام المركب للاتجاه المتناسب للدفق اليدوي البحري CSBF-G32 والصمام المركب للاتجاه المتناسب للاتجاه المتحكم به عن بعد CSBF-G32:
اليدوي: يتم تشغيل الصمام النسبي عن طريق تشغيل المقبض.
التحكم عن بعد: التحكم عن بعد بالصمامات النسبية التي يتم تشغيلها يدوياً من خلال أسطوانات دوارة هيدروليكية.

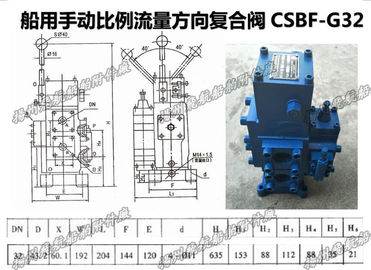

CSBF-G32 حجم هيكل صمام مركب لجهة التدفق النسبية اليدوية:
وفقًا لوظيفة صمام العجلة الوسطى ، فإن النسبة الاسمية DN32 هي صمام مركب متناسب يدويًا ، عادة ما يتم وضع علامة عليه:
صمام مركب توجهي متناسب يدوي بحري CSBF-G32 CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو M نوع السفينة يدويًا موازية التدفق الاتجاه صمام المركب
الصمام المركب اليدوي للدفق النسبي الموجه للبحرية CSBF-G32-H CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو H نوع السفينة يدويا متناسبة التدفق الاتجاه الصمام المركب
الصمام المركب للدفق النسبي اليدوي البحري CSBF-G32-O CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو O نوع السفينة يدويًا موازية التدفق الاتجاه صمام المركب
CSBF-G32-Y صمام مركب الاتجاه النسبي اليدوي البحري CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو Y نوع السفينة يدويا متناسبة التدفق الاتجاه الصمام المركب
صمام مركب توجهي متناسب يدوي بحري CSBF-32-K CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو K نوع السفينة يدويًا موازية التدفق الاتجاه صمام المركب
CSBF-G32-P دليل الملاحة المتناسبة صمام العودة الاتجاه CB/T3198-2001
المعنى: الضغط الاسمي هو G-25Mpa، والقطر الاسمي هو 20mm، وظيفة المكعب هو P نوع السفينة يدويًا موازية التدفق الاتجاه صمام المركب
ملاحظة للنظام للصمام المركب للاتجاه النسبي للجريان البحري CSBF:

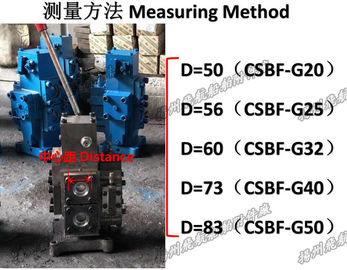

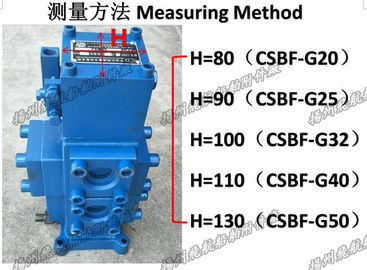

إذا كنت بحاجة إلى استبدال هذا الصمام المركب النسبية اليدوية، وبسبب الوقت الطويل، لا تكون لوحة الاسم واضحة، يرجى وفقا لرسوم البيانات التالية القياس،بحيث يكون من المفيد لتمييز هذه السفينة يدويا معدل صمام التدفق القطر الاسمي:
وأخيراً، دعونا نفسر بالتفصيل:
مبدأ عمل صمام اتجاه التدفق النسبي اليدوي البحري من نوع CSBF:
أولا، إذا كنت ترغب في تحقيق التحكم عن بعد، تحتاج إلى تجميع جهاز أسطوانة الدوران
يمكن مطابقة الجهاز الدواري مع صمام مركب التدفق النسبي اليدوي لتحل محل التحكم عن بعد اليدوي.
المعلمات التقنية الرئيسية لفولف مزيج التدفق النسبي اليدوي البحري وجهاز الأسطوانة الدوارة:
ضغط التشغيل: 0.3-1.3Mp، عزم دوران الخروج 12N.m (P=1MPa)

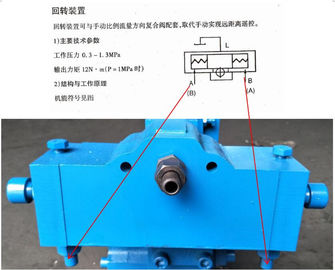

هيكل ومبدأ عمل الاسطوانة الدوارة:
جهاز الأسطوانة الدوارة هو أسطوانة هيدروليكية اختياري نوع المكبس ، والجسم الرئيسي للأسطوانة الهيدروليكية الذكورية والآلية الدوارة.تتكون آلية الدوران من زوج من العدادات ورف، حيث يتم تزويد الأسطوانة الهيدروليكية بمكبس للصندوق لدفع عمود التروس الذي يطابق المكبس.ضغط التحكم النفط في تجويف A من خلال عمل صمام العكس، دفع المكبس يتحرك في خط مستقيم، ومكبس الدرج الوسط يدفع عمود التروس للدوران، الشوكة متصلة بزاوية عمود التروس،بحيث يدوي موازية موجهة تدفق صمام العمل معالجة زاوية ميل مركبة، لتحقيق الغرض من مسافة التحكم عن بعد. يعد زيت العودة في الأسطوانة الهيدروليكية من منفذ B إلى الخزان من خلال صمام العودة.
على العكس من ذلك ، يتم ميل مقبض التشغيل في الاتجاه الآخر.
أبعاد وأبعاد تثبيت الأسطوانات الهيدروليكية الدوارة لصمامات التدفق النسبية اليدوية البحرية:
عند تثبيت صمام التحكم النسبي اليدوي ، يمكن تركيب الجهاز الدواري.
مرحباً بك في الاستفسار:

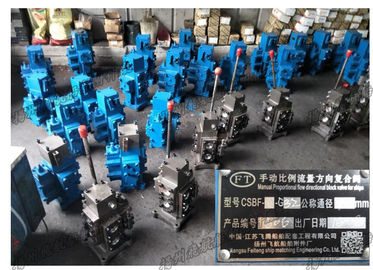

نموذج CSBF صمام التكافؤ البحري اليدوي
جهاز التحكم عن بعد = صمام مركب للاتجاه النسبي للجريان اليدوي البحري من نوع CSBF
