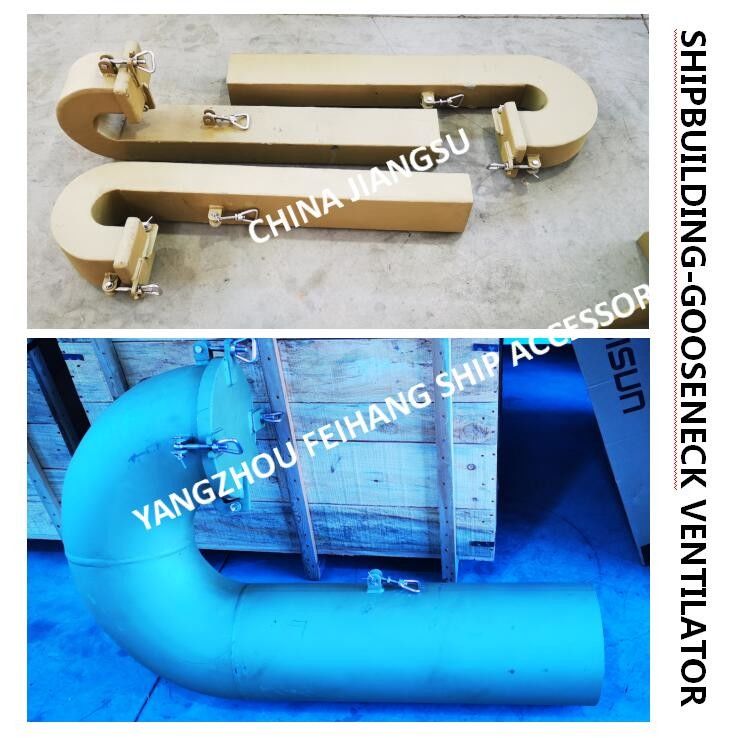

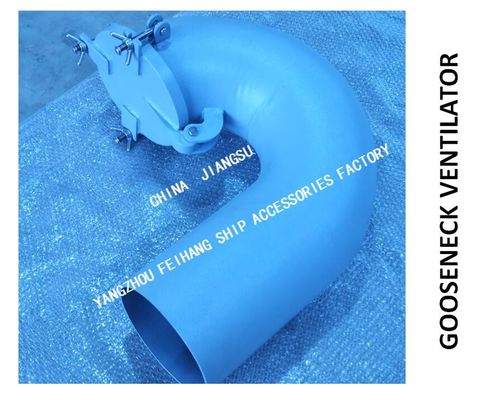

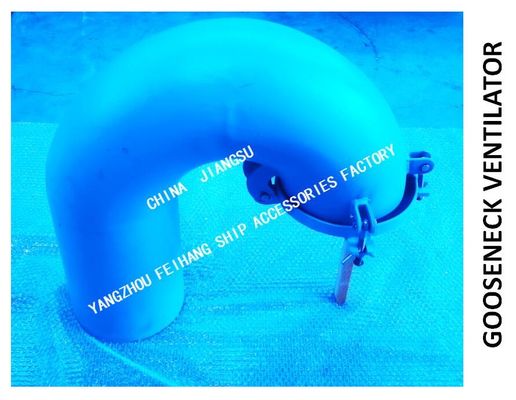

مُهبّة عنق الغوز لبناء السفن
جمهورية الصين الشعبية صناعة بناء السفن المعيار CBT 4220-2013
هذا جهاز التهوية ذو رقبة الأوز مناسب لجميع أنواع أجهزة التهوية المثبتة على سطح السفينة المفتوحة.
جهاز التهوية البحرية CBT 4220-2013 فئة المنتج:
| الشكل |
الاسم |
قطر اسمي |
| النوع AA |
جهاز التهوية الدائري المطاوئ |
100 إلى 300 |
| نوع AB |
جهاز التهوية المستدير المنحني |
100 إلى 300 |
| نوع BA |
جهاز التهوية ذو الألواح الملسومة |
100 إلى 300 |
| BB-TYPE |
جهاز التهوية المنحني المستقيم |
100-30 |
| CA-TYPE |
جهاز تنفس مستطيل مصفح |
100 إلى 500 |
| نوع CB |
جهاز تنفس مستطيل منحني مستقيم |
100 إلى 500 |
عادة ما يتم وضع علامة على أجهزة التهوية البحرية ذات الرقبة البحرية CBT 4220-2013 ، والأنظمة الهوائية الدائرية البحرية من النوع AB:
جهاز التهوية الرقبة، جهاز التهوية الرقبة المستديرة AB100-4 CBT4220-2013
(مصدر التهوية الدائري المطاوئ من نوع AB مع قطر اسمي DN100 وسمك قناة الهواء t=6)
جهاز التهوية الرقبة، جهاز التهوية الرقبة المستديرة AB150-6 CBT4220-2013
(مصدر التهوية الدائري الحديدي من نوع AB مع قطر اسمي DN150 وسمك قناة الهواء t=6)
جهاز التهوية الرقبة، جهاز التهوية الرقبة المستديرة AB200-6 CBT4220-2013
(مصدر التهوية الدائري المطاوئ من نوع AB مع قطر اسمي DN200 وسمك قناة الهواء t=6)
جهاز التهوية الرقبة، جهاز التهوية الرقبة المستديرة AB250-8 CBT4220-2013
(مصدر التهوية الدائري الحديدي من نوع AB مع قطر اسمي DN250 وسمك قناة الهواء t=8)
جهاز التهوية الرقبة، جهاز التهوية الرقبة المستديرة AB300-8 CBT4220-2013
(مصدر التهوية الدائري المطاوئ من نوع AB مع قطر اسمي DN100 وسمك قناة الهواء t=8)
CBT 4220-2013 جهاز التهوية بحري مستدير الرقبة المادة من الأجزاء الرئيسية:
| اسم الجزء |
المواد |
| الاسم |
الدرجة |
المعيار |
| مجفف شعر |
AA,AB |
أنابيب فولاذية بلا طبقات |
الدرجة 10 أو A |
GB8126-87
GB722-88
|
|
(باي، بي بي)
(ك.أ.، سي.بي)
|
فولاذ الكربون للسفن |
الفئة A |
GB722-88 |
| لوحة الغطاء، مفصل غطاء التهوية |
فولاذ الكربون |
Q235-A |
GB700-88 |
| لوحة الإيقاف |
فولاذ الكربون/النحاس |
Q235-A
H62
|
GB700-88 |
| شبكة مضادة للقوارض ومواد الارتباط |
الفولاذ المقاوم للصدأ |
1Cr18Ni9Ti |
GB1220-992 |
| ملء |
النيوبرين |
|
|
CBT 4220-2013 جهاز تنفس بحري مستدير الرقبة التقنية:
1يجب أن تكون سطح جميع أجزاء مروحة عنق العوز البحرية ناعمة ، خالية من الحفر والشقوق ، يجب تنظيف سطح اللحام ، يجب أن يكون مفتاح التثبيت مرناً ،ويجب أن تكون الأجزاء المتحركة مغلفة بالدهون التشحيمية;
2عندما يتم إغلاق غطاء أنبوب التهوية البحري ، يجب ضغط حافة أنبوب الهواء بشكل متساوٍ في مادة التعبئة ، ويجب أن يكون هناك طابع اتصال مستمر ،وعرض الطباعة b≥t/2اختبار الصلابة يتطلب وضع تركيب الجذر وتصنيف السفينة.
3يجب أن يتم إزالة الرماد من أجزاء جهاز التهوية الرقبة (الإنفجار بالرصاص أو الرش أو اليدوي) ، وبعد التنظيف ، يجب أن تستوفي متطلبات Sa2 أو St2 في GB8923.
4بعد تصنيع جهاز التهوية البحري، يجب تغطيته بمادة مضادة للصدأ مرتين.
5بعد تصنيع جهاز التهوية البحري، ستصدر إدارة التفتيش شهادة الامتثال بعد الانتهاء من الاختبار.
