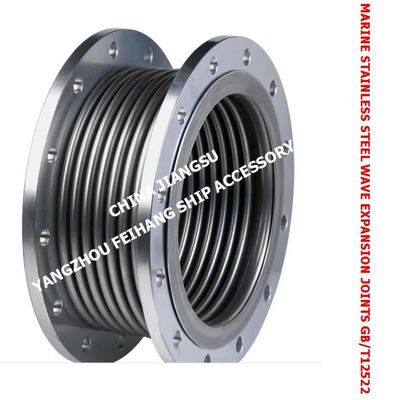

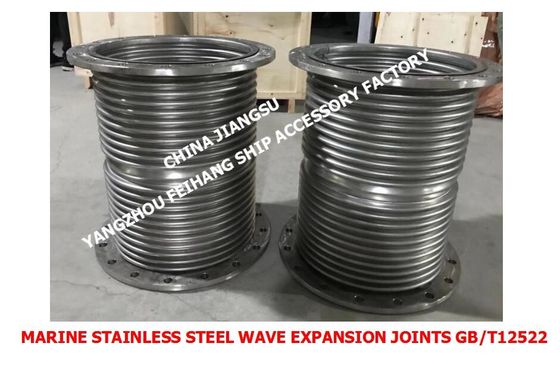

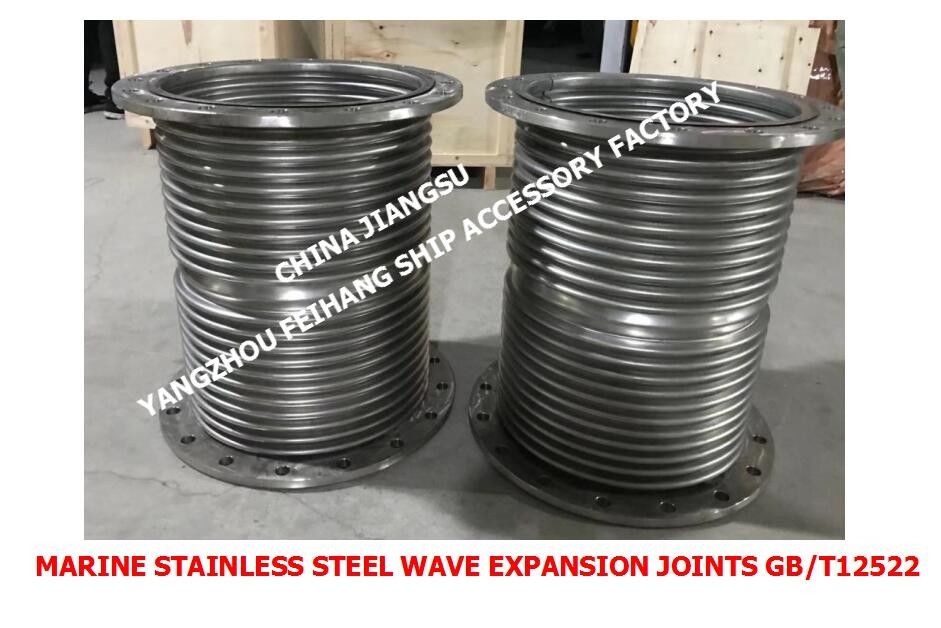

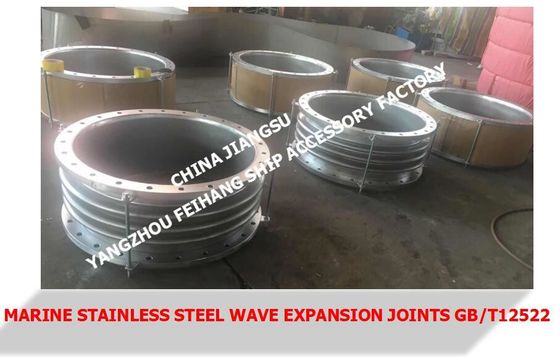

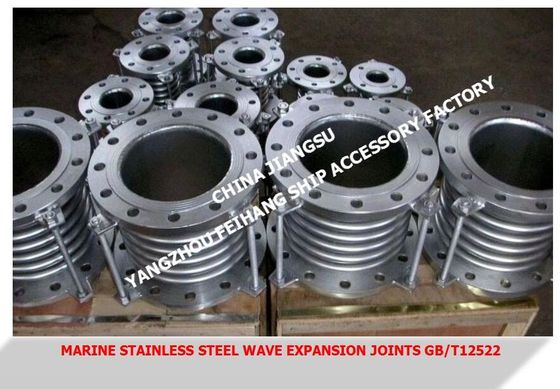

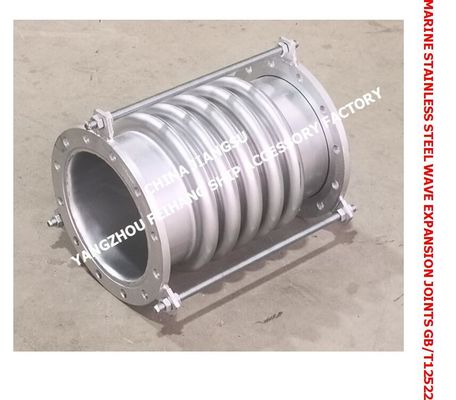

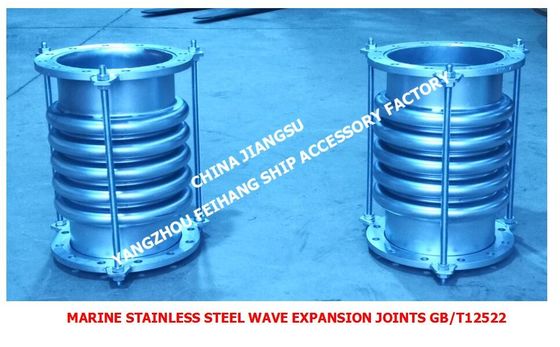

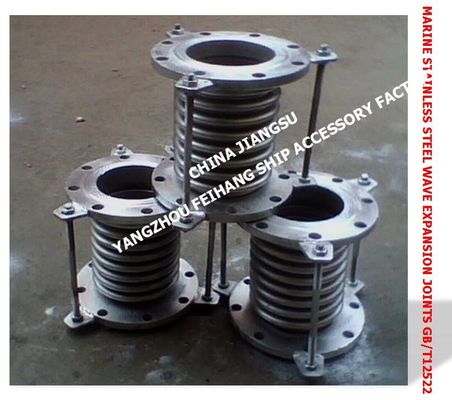

مفاصل التوسع البحرية من الفولاذ المقاوم للصدأ، مفاصل التوسع البحرية من الفولاذ المقاوم للصدأ GB/T12522
تنتجها مصنع Yangzhou Feihang Ship Accessories في جيانغسو، الصين: مفاصل توسع الفولاذ المقاوم للصدأ البحرية / مكافئات الفولاذ المقاوم للصدأ البحرية تلبي المتطلبات الثلاث التالية:
1 التوسع الحراري والانكماش، وتغيرات التنقل الناجمة عن الاهتزاز الميكانيكي، وتغيرات التنقل الفريدة الناجمة عن تشوه السفينة الناجم عن الرياح والأمواج.
مقاومة درجات الحرارة العالية ومقاومة تآكل مياه البحر.
3من أجل ضمان سلامة الملاحة، يجب أن يكون لمفصل التوسع عمر كبير للتعب.
GB/T12522 مفصل توسع الفولاذ المقاوم للصدأ البحري / مكافئ الفولاذ المقاوم للصدأ البحري الأجزاء المطبقة:
أنظمة الأنابيب مثل أنابيب البخار والماء والنفط وأنابيب العادم وأنابيب العادم الديزل ومداخل ومخارج مضخات المحرك.
لأن المساحة على السفن والسفن البحرية ثمينة، ومكونات تعويض النزوح مثل فتحات العادم محركات الديزل ومداخل مضخة المحرك ومخارج على البخار والماء،يجب أن تكون أنابيب النفط والدخان ملفوفة بتركيب مضغوط، إغلاق جيد وتثبيت سهل.
GB/T12522 الجمع التوسعي من الفولاذ المقاوم للصدأ البحري / تعريف مكافئ الفولاذ المقاوم للصدأ البحري:
الاسم الصيني: فولاذ المقاوم للصدأ موجة التوسع المشترك الاسم الإنجليزي:
تعريف: A device installed in the middle of the pipe (smoke and wind pipe) that can compensate for the thermal expansion and contraction in the length direction of the pipe and maintain the tightness of the pipeإلى
منذ تطبيقها في السوق المحلية في أوائل الثمانينيات ، لديها تاريخ أكثر من 20 عامًا. تم استخدامها على نطاق واسع في النفط والكيمياء والتدفئة وبناء السفن والاسمنت ،المعادن والمجالات الصناعية الأخرى.
يتم تشكيل مفصل توسيع النفخات البحرية عن طريق توصيل شفرتين مباشرة بنفخة ، وهي نوع جديد من أنابيب الاتصال.الأنابيب المموجة هي نوع من الأنابيب ذات الجدران الرقيقة مع سطح خارجي مُموجوهي عموما مصنوعة من الفولاذ المقاوم للصدأ ولها مرونة محورية عالية. هذا المنتج له مزايا تعويض التنقل الكبير، وعزل الاهتزاز، وقدرة تحمل الضغط العالي،ضعف الصلابة، والعمر الطويل، وما إلى ذلك، والبنية وطرق التعويض لديها مرونة كبيرة. يمكن اعتبار مفصل التوسع النفخة كعنصر مرن في التطبيق.من أجل إطلاق الضغط الحراري للتوسع الحراري والانكماش، وعموما ما يسمى مفصل التوسع على المعدات المبادل الحراري، ويسمى أيضا الرافعات على خط الأنابيب.
معايير الاختيار لمفاصل التوسع من الفولاذ المقاوم للصدأ البحري / مكافئات الفولاذ المقاوم للصدأ البحري:
يستخدم CB1153 "مفصل توسع الموجات المعدنية" لمياه البحر والحمولة ومكافحة الحرائق وأنظمة أنابيب النفط والبخار.
ملاحظات: هذا المفاصل التوسعي من الفولاذ المقاوم للصدأ يرتبط بشكل رئيسي بالفلينجز ويستخدم في الغالب لمفاصل التوسع على خطوط أنابيب السفن.
GB12522 "مفصل توسع الموجات من الفولاذ المقاوم للصدأ" و GB1033 "مفصل توسع الموجات من الفولاذ المقاوم للصدأ"، نظام أنابيب العادم مع ضغط لا يزيد عن 0.5Mpa ودرجة حرارة لا تزيد عن 550 °C.
ملاحظات: هذا المفاصل التوسعي من الفولاذ المقاوم للصدأ هو معيار لمفاصل التوسع المموجة للسفن ، والتي تستخدم بشكل رئيسي في خطوط أنابيب السفن الكبيرة
مفصل توسع الصلب المقاوم للصدأ البحري / مكافئ الصلب المقاوم للصدأ البحري تعليمات التثبيت
تعليمات تثبيت مفصل التوسع
من أجل ضمان عدم تلف المنتج أثناء التثبيت وعمر الاستخدام ، نقترح أن يتم إيلاء الاهتمام للأشياء التالية أثناء التثبيت.
1قبل الانتهاء من التثبيت، لا تفك عصا تأمين النقل.
2يجب أن يكون اتجاه السهم على مفصل التوسع هو نفسه اتجاه تدفق الوسيط. لا يسمح بتثبيت في الاتجاه المعاكس.
3.لا تسمحوا للأجهزة بمواجهة النفخة مباشرة لتجنب الأضرار
4لا تسمح لبرق الحامية باللمس النفخات غير المحمية، يمكن استخدام الأسبستوس الرطب الخالي من الكلور كغلاف حماية.
5لا تستخدم فرشاة الأسلاك ومواد التنظيف التي تحتوي على الكلوريد لتنظيف النفخات.
6لا تجبر على تحويل نهاية النفخات لتتماشى مع فتحة البروت عموماً النفخات لا تستطيع تحمل العزم
7قبل التثبيت الصحيح، لا اختبار ضغط الماء أو التطهير لجميع أقواس الدليل وأقواس التثبيت.
8لا تستخدمي معلق الأنابيب كدعامة دليل
9لا يجوز أن يتجاوز ضغط الاختبار 1.5 مرة من ضغط العمل المسموح به في مفصل التوسع.
10.إذا كان سيتم إزالة الحشيش قبل التثبيت، لا تستخدم شريط التثبيت لدعم الضغط والدفع.
11تعويض البيب لا يتجاوز تعويض المفاصل التوسعية.
12بعد الانتهاء من التثبيت وقبل اختبار الضغط على النظام بأكمله،
