IMPA872070 CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE FH-125A

منزل المنتجات صناديق الطين من صناعة السفن من الفولاذ الكربوني

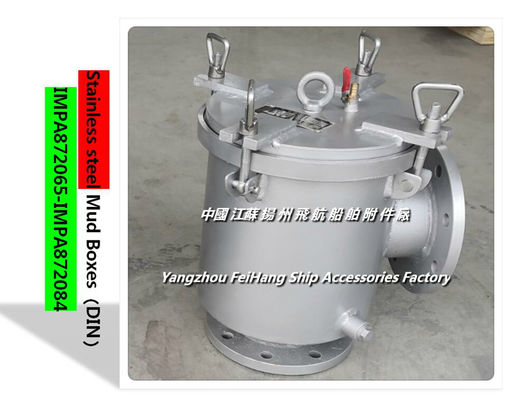

IMPA872070 CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE FH-125A

تفاصيل المنتج:

مكان المنشأ:	الصين جيانغسو يانغتشو
اسم العلامة التجارية:	Feiteng
إصدار الشهادات:	Inspection Report
رقم الموديل:	DIN

شروط الدفع والشحن:

الحد الأدنى لكمية:	2
الأسعار:	Negotiable
تفاصيل التغليف:	صندوق خشبي
Delivery Time:	The 3 day
شروط الدفع:	الدفع والتسليم مقدما
القدرة على العرض:	1000

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

Implementation standards:	IMPA872065-IMPA872086	وضع اتصال:	الاتصالات المزدوجة
مادة الجسم:	الفولاذ الكربوني المجلفن/الفولاذ المقاوم للصدأ	مادة الغطاء الجانبي:	SUS316L

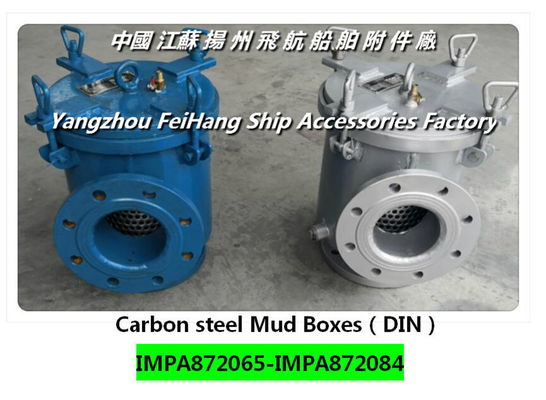

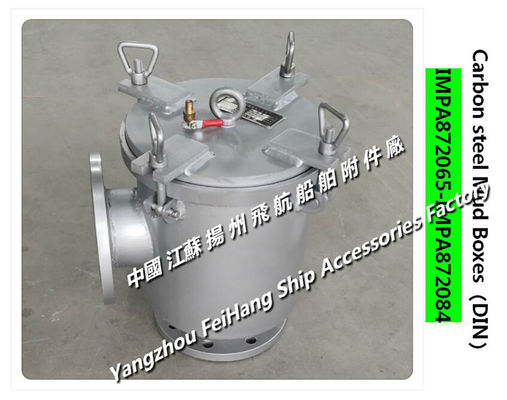

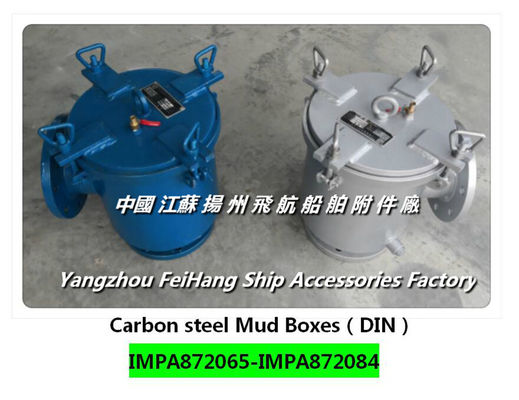

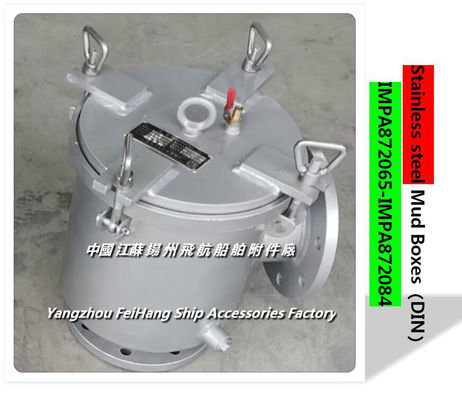

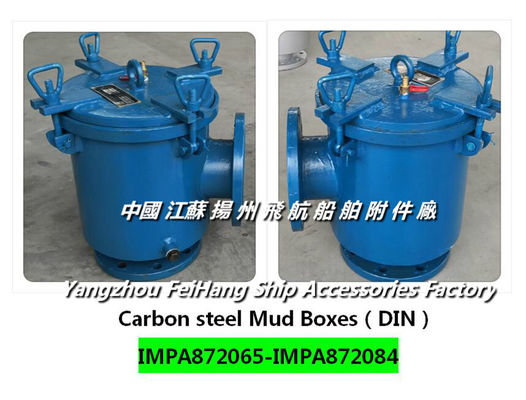

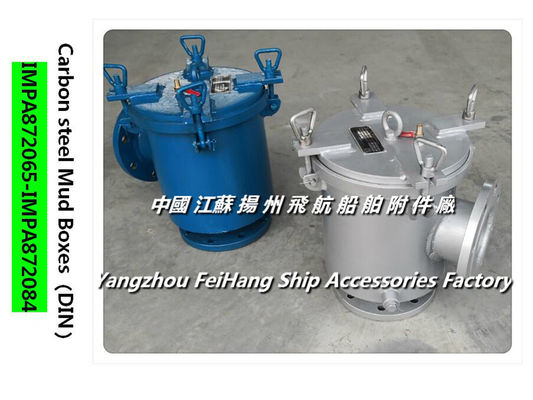

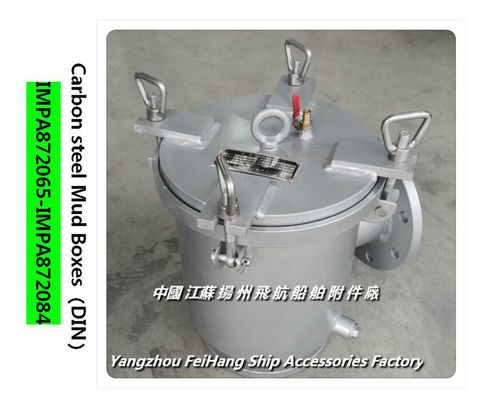

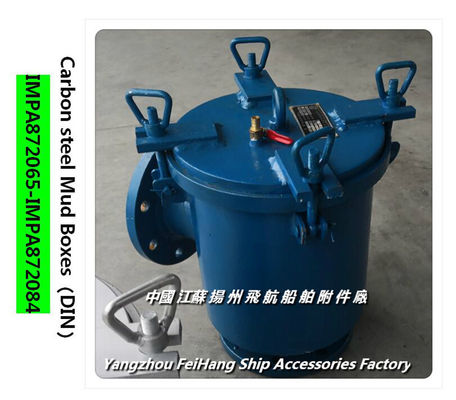

CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE

IMPA872065-IMPA872086

ACCORDING TO DIN87151 FLAT FACED FLANGED ENDS TO DIN PN10

IMPA872070 CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE FH-125A

TO BE INSTALLED IN SUCTION PIPES ABOARD VESSELS TO PROTECT PUMPS AGAINST LARGE SOLIDS.THE STANDARD PERFORATION SIZE OF THE STRAINER BASKET IS 8MM SQUARE;THE COVER IS MOUNTED WITH EYES BOLTS AND BRASS WING NUTS IN ORDER TO BE ABLE TO REMOVE AND CLEAN THE STRAINER BASKET QUICKLY;THE COVER IS PROVIDED WITH A BLIND BOSS,SUITABLE FOR MOUNTIONG AN AIR VENT ALSO,USED FOR APPLICATION ON SHORE,FOR EXAMPLE IN SWIMMING POLL INSTALLATIONS.

IMPA872070 CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE FH-125A

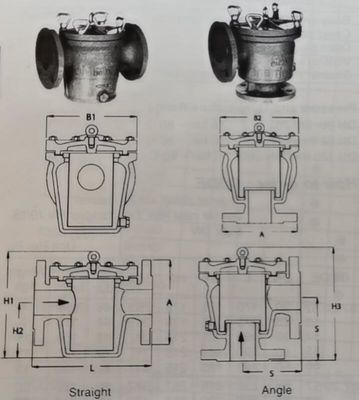

Structure chart

HOW TO ORDER:CODE

MUD BOX(DIN),BASKET TYPE,CARBON STEEL.

FLAT FLANGED ACCORDING TO DIN PN10,

STRAIGHT OR ANGLE,SIZE DN.

STRAIGHT-TYPE:

CODE	DN	SIZE mm
CODE	DN	A	L	B1	H1	H2
872065	40	150	200	202	202	95
872066	50	165	230	242	224	106
872067	65	185	290	268	263	134
872068	80	200	310	296	299	156
872069	100	220	350	326	339	185
872070	125	250	400	394	416	229
872071	150	285	480	440	468	268
872072	175	315	550	512	528	296
872073	200	340	600	558	580	335
872074	250	395	730	680	660	390
872084	300	445	730	680	660	340

IMPA872070 CARBON STEEL GALVANIZED MUD BOXES(DIN) BASKET TYPE FH-125A

ANGLE-TYPE:

CODE	DN	SIZE mm
CODE	DN	A	B2	H3	S
872075	40	150	160	231	125
872076	50	165	197	250	135
872077	65	185	215	271	150
872078	80	200	255	319	175
872079	100	220	291	342	195
872080	125	250	340	407	220
872081	150	285	410	466	270
872083	200	340	472	550	300
872085	250	395	542	550	300
872086	300	445	600	799	450

IMPA872079 GERMAN STANDARD CARBON STEEL MUD BOX DIN:

The reference standard number is IMPA872079, the form is Angle-right angle, the nominal diameter is 100mm, the body material is GG-25 carbon steel, the top cover, the protective side cover are GG-25 carbon steel, and the inner parts are stainless steel filter elements.

Material Specification

COMPONENT	Material	En and/or DIN
Cover	Carbon steel	SUS304/SUS316
Body	Carbon steel	SUS304/SUS316
Cover Sealing	NBR	Nitrile or buna Nrubber
Basket Strainer	Stainless steel	X5CrNi 18-10
Eyebolt	Steel	SUS304/SUS316
Bolt Nut	Brass
Drain Plug	Brass
