Place of Origin: | Yangzhou, Jiangsu, China |
اسم العلامة التجارية: | FEI HANG |
إصدار الشهادات: | Factory certificate |
Model Number: | A,B,C,D |
Minimum Order Quantity: | 2PCS |
---|---|
الأسعار: | USD90.00-USD2000.00 |
تفاصيل التغليف: | حزمة التصدير |
وقت التسليم: | 3-5dys |
شروط الدفع: | T/T |
القدرة على العرض: | 50 قطعة/دسيس |
المعيار التنفيذي: | سي بي*3321-88 | المواد: | الكربون الصلب والفولاذ المقاوم للصدأ |
---|---|---|---|
القطر الاسمي: | 10-41 | Flange standard: | PN6/PN10 |

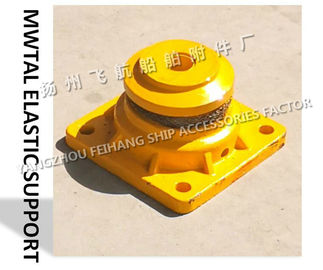

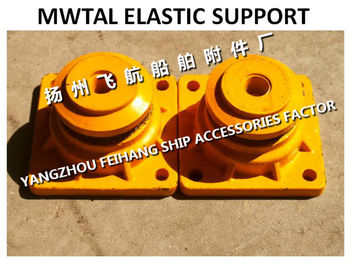

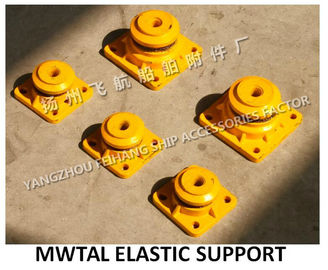

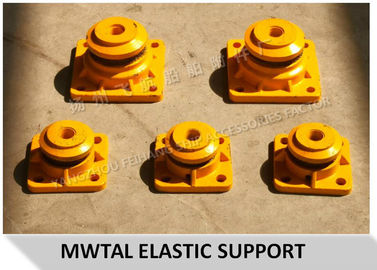

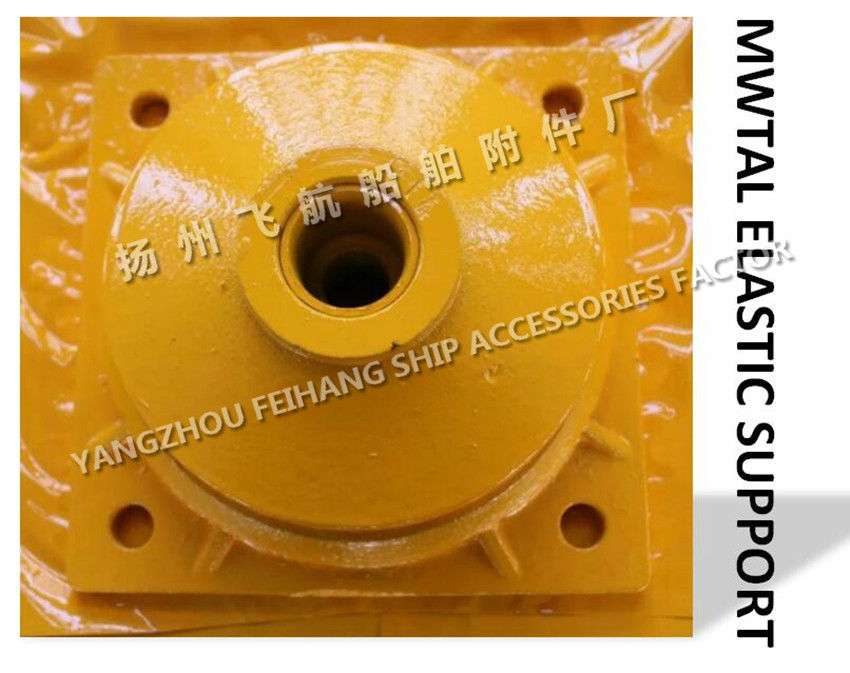

دعامة مرنة معدنية
الدعم المرن المعدني البحري - لمحة عامة عن المنتج:
CB*3321-88 الدعم المعدني المرن البحري هو سلسلة جديدة من منتجات عزل الاهتزاز باستخدام سلك الفولاذ المقاوم للصدأ كإيلاستومر.وهو مناسب أساسا للتركيب المرن لنظام أنابيب محركات الديزل البحرية وهيكل سطح قاعدة الآلة المساعدةيمكن تطبيقه على نطاق واسع على مختلف أنابيب الصناعة ، وآليات الطاقة ، ومعدات المركبات ، والأدوات ، وما إلى ذلك لعزل الاهتزاز ومقاومة الصدمات.هذا الدعم المعدني المرن البحري مناسبة بشكل خاص للحمل المتغير وعزل الاهتزاز العشوائي النطاق العريضعندما تستخدم الدعامات المعدنية المرنة في أنظمة الأنابيب، فإنها غالبا ما تستخدم جنبا إلى جنب مع المعلقات المرنة.
CB*3321-88 خصائص الدعم المرن المعدني البحري:
1. الدعم المعدني المرن البحري له صلابة قوية ودمجة الاحتكاك الكبيرة (C / CC تصل إلى 0.2). لذلك فإن نطاق عزل الاهتزاز كبير ، وذو تأثير عزل الاهتزاز جيد ،و أداء مكافحة الرنين قوي.
2. الدعم المعدني المرن لديه نطاق واسع من المحملات ، وله أداء جيد للتردد المتساوي ضمن نطاق الحمل المسموح به. وهو مناسب بشكل خاص للاستخدام في ظل ظروف الحمل المتغيرة ،ولها عزل اهتزاز ممتاز ومقاومة للصدمات.
3هذا الدعم المرن البحري مصنوع من مادة معدنية كاملة مع مضاد للتعب، مقاومة للتآكل، مقاومة للإشعاع، مقاومة درجات الحرارة العالية والمنخفضة، حياة خدمة طويلة.
4الدعم المرن المرن لديه عزل اهتزاز ثنائي الاتجاه ومقاومة للصدمات ، ويمكن أن تستمر في العمل في ظروف الضغط السلبي.
5نظام عزل الاهتزازات المكون من الدعم المعدني المرن البحري يمكنه اجتياز المعيار العسكري الأمريكي MIL-STD-167 "الاهتزازات الميكانيكية لمعدات السفينة".نظام عزل الاهتزاز مقاوم لاهتزازات في التردد الطبيعي لمدة ساعتين دون وجود تشوهات.
جدول اختيار المعلمات للدعم المرن المعدني البحري CB*3321-88
1نسبة الصلابة الديناميكية العمودية للمنتج والصلابة الشعاعية حوالي 1:3
2يتم تفضيل نوع A10 و B12.
عادة ما يتم وضع علامة على الدعامات المرنة المعدنية البحرية على أنها:
الدعم المرن A10 CB*3321-88 (يعني: الدعم المرن المعدني من النوع A مع الحمل الاسمي 30-700kgf) ؛
الدعم المعدني المرن B12 CB*3321-88 (بمعنى: الدعم المعدني المرن من النوع B مع حمولة مقياسية من 50-900kgf) ؛
الدعم المعدني المرن البحري B14 CB*3321-88 (بمعنى: الدعم المعدني المرن من النوع B مع حمولة مقياسية 250-700kgf) ؛
تعليمات التثبيت للدعم المرن المعدني البحري CB*3321-88:
1عندما يتم اختيار الدعم المعدني المرن ، وفقاً لوزن جسم عزل الاهتزازات ، يجب أن يتم اختياره بشكل عام وفقاً للحمل المسموح به المتوسط للدعم المرن.
2من أجل تلبية احتياجات المصنع أو أفضل عزل الاهتزاز ومقاومة الصدمة للنفق ، يمكن استخدامه في سلسلة ،والتي يمكن أن تقلل من صلابة وتقلل من التردد الطبيعي للنظام.
3وفقًا للدعم المرن ، فإن ترتيب كل نقطة دعم يتوافق مع مركز ثقل الكائن الذي سيتم عزله (المعدات أو الأنابيب أو المرجل ، إلخ) ،بحيث يتم التوتر بشكل متساو على الدعم المرن.
4عندما يتم تركيب الدعم المعدني المرن البحري على قاعدة الكائن العازل عن الاهتزاز ، فإن السطح المنحني من مستوى سطح القاعدة مطلوب ،ويتم تثبيت الثقب الصغير (d3) على جسم الدعم عندما يتم تثبيت قاعدة الكائن العازل عن الاهتزاز والدعم المرنيمكن إدخال مفك في الثقب الصغير لتسهيل قفل المسمار. (كما هو موضح أدناه)
5عندما يجب تعديل الكائن العازل عن الاهتزاز مع متطلبات أعلى على المستوى بعد فترة من التشغيل (عادة أسبوعين) بعد التثبيت.
6بالنسبة لعزل الاهتزازات لنظام أنابيب السفينة ، يرجى الرجوع إلى الرسم البياني التالي - مخطط تثبيت العاملات المرنة النموذجي (أنابيب عمودية لنظام الأنابيب ،دعم مرن للمعدات، وما إلى ذلك والتركيب المنزلق).
