73/78 اتفاقية مكافحة التلوث - اللائحة الخاصة بمنع تلوث مياه الصرف الصحي المحلية
الاتصال الدولي للشاطئ فقط للمياه العادمة والصرف الصحي
المفاصل الشاطئية الدولية - المفاصل الشاطئية للمياه الصرفية النفطية - المفاصل الشاطئية الدولية للمياه الصرفية المنزلية
CB/T3657-2011
لمحة عامة عن المنتج "المفاصل الساحلية البحرية الدولية - مفاصل تصريف مياه الصرف الصحي النفطي"
يجب أن تكون جميع السفن مجهزة بربط دولي واحد على الأقل إلى الشاطئ. وظيفتها هي: عندما تفشل مضخة الحريق على السفينة،يستخدم المرفق الشاطئ الدولي CB/T3657-2011 لإدخال مياه الحريق من الشاطئ أو منشآت أخرى إلى قسم إطفاء الحرائق في السفينة والاستمرار في إخماد الحريق.
يستخدم هذا المفاصل الدولي للنفايات النفطية والنفايات المنزلية بشكل رئيسي لمواصلات نفايات النفط السفن والنفايات المنزلية.والنهاية الأخرى هي واجهة مربوطة بشكل دائم مع مدفأة الحريق وخراطيم الحريق على السفينة؛ واجهة المفاصل الشاطئية الدولية متوافقة مع ربط مدفئ الحريق الخاص بالسفينة والأنابيب.
مرفق تصريف مياه الصرف الصحي النفطية للسفن، مرفق شاطئ مياه الصرف الصحي النفطية من النوع A/AS/AJ، مرفق شاطئ دولي
وفقًا للمادة 13 من مرفق ماربول الأول للمؤتمر الدولي لمنع التلوث.يستخدم هذا المرفق الشاطئ الدولي لتفريغ بقايا خزان النفط (الوحل) إلى الشاطئ.
يجب ألا يكون لدى نظام الأنابيب لدخول وترك حجرة النفط المتبقي (الوحل) أي مفاصل مباشرة إلى الخارج باستثناء مفاصل التفريغ القياسية المذكورة أعلاه.
القطر الخارجي: 215 ملم
القطر الداخلي: وفقًا للقطر الخارجي للأنبوب.
قطر مسافة المسامير: 183mm
حفرة اللحاء: يتم توزيع 6 ثقوب بقطر 22 ملم على مسافة متساوية على قطر حلقة المسامير أعلاه ، مشقوقة إلى الحافة الخارجية للحافة ، وعرض الفتحة 22 ملم.
سمك الشريط: 20 ملم
المسامير والمحار: M20 * 6 فقط ، الطول مناسب.
المفاصل الداخلية لتفريغ مياه الصرف الصحي للسفن، المفاصل الداخلية للمياه الصرف الصحي على الشاطئ من النوع B، BS، BJ، المفاصل الدولية على الشاطئ:
"وفقاً للمادة 10 من مرفق ماربول IV من اتفاقية منع التلوث الدولية.عادة ما يطلب أن خطوط التفريغ على جانبي السفينة لديها مثل هذه المفاصل الشاطئية الدوليةبالنسبة للسفن التي يتم تشغيلها بشكل خاص، مثل عبارات الركاب، يمكن تزويد خطوط تفريغ السفن اختياريًا بمفاصل تفريغ مقبولة من قبل السلطة المختصة.مثل مفصل اتصال سريع.
القطر الخارجي: 210 ملم
القطر الداخلي: وفقًا للقطر الخارجي للأنبوب.
قطر مسافة المسامير: 170 ملم
حفرة اللحاء: يتم توزيع 4 ثقوب بقطر 18 مم على مسافة متساوية على قطر حلقة البراغي فوق ، من الفتحة إلى الحافة الخارجية للفلنج ، وعرض الفتحة 18 مم.
سمك الشريط: 16 ملم
المسامير والمحار: M16 * 4 فقط ، الطول مناسب.
CBM1114-1982 حريق البحرية الجمعية الدولية للشاطئ، حريق البرونز الجمعية الدولية للشاطئ
"وفقاً لمتطلبات قواعد نظام السلامة من الحرائق، مع الأخذ بعين الاعتبار مقاومة التآكل، تستخدم مواد نحاسية كواجهة لمصدر الحرائق أو خرطوم الحرائق على السفينة"
القطر الخارجي: 178 ملم
القطر الداخلي: 64 ملم
قطر مسافة المسامير: 132 ملم
حفرة اللحاء: يتم توزيع أربع ثقوب بقطر 19 مم على مسافة متساوية على قطر حلقة البراغي فوق ، ويتم فتح الفتحة إلى الحافة الخارجية للحافة.
سمك اللحاء: 14.5 ملم على الأقل.
المسامير والمحار: M16 * 50mm * 4 أزواج.
CB/T3657-2011 عادة ما يتم وضع علامة على مقاطع مياه الصرف الصحي الدولية للنفط والمياه الصرف الصحي المنزلية:
المرفق الشاطئي للأسطول من نوع A، AS، مياه الصرف الصحي النفطية المرفق الشاطئي الدولي CB/T3657-2011
مياه الصرف الصحي النفطية AS6032 CB/T3657-94 ، مياه الصرف الصحي النفطية A10032 CB/T3657-94
AS6040 مياه الصرف الصحي النفطية المشتركة على الشاطئ CB/T3657-94, مياه الصرف الصحي النفطية المشتركة على الشاطئ A10040 CB/T3657-94
AS10050 مياه الصرف الصحي النفطية المشتركة على الشاطئ CB/T3657-94، مياه الصرف الصحي النفطية المشتركة على الشاطئ AS6050 CB/T3657-94
AS6065 مياه الصرف الصحي النفطي المشتركة الشاطئ الدولية CB/T3657-94، مياه الصرف الصحي النفطي المشتركة الشاطئ الدولية AS10065 CB/T3657-94
AS6080 مياه الصرف الصحي النفطي المشتركة الشاطئ الدولية CB/T3657-94، مياه الصرف الصحي النفطي المشتركة الشاطئ الدولية AS10080 CB/T3657-94
A10100 مياه الصرف الصحي النفطية المشتركة على الشاطئ CB/T3657-94، مياه الصرف الصحي النفطية المشتركة على الشاطئ AS6100 CB/T3657-94
A10100 مياه الصرف الصحي النفطية المشتركة على الشاطئ CB/T3657-94، مياه الصرف الصحي النفطية المشتركة على الشاطئ AS6100 CB/T3657-94
المياه البحرية B، BS نوع المياه الصرف الصحي المحلية على الشاطئ، المياه الصرف الصحي المحلية الشاطئ الدولي CB/T3657-2011
مياه الصرف الصحي المنزلية مياه الصرف الصحي على الشاطئ BJ10040 CB/T3657-94, B6040 CB/T3657-94 مياه الصرف الصحي المنزلية
الصلب الكربوني المعالج المياه الصرف الصحي المنزلي الصرف الصحي على الشاطئ BS6050 CB/T3657-94، BS10050CB/T3657-94 الصرف الصحي المنزلي الدولي

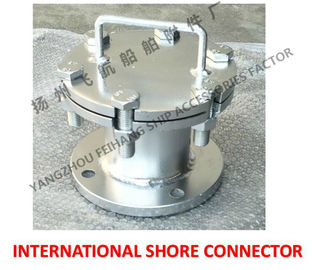

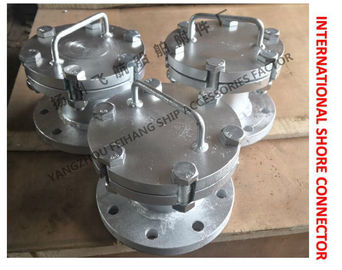

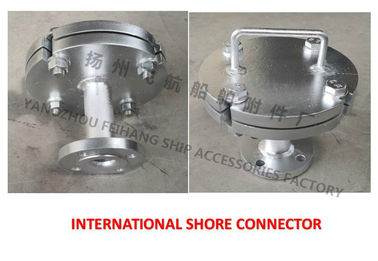

مياه الصرف الصحي الصلب المقاوم للصدأ المرفق الشاطئي BS6065 CB/T3657-94 ، BS10065CB/T3657-94 مياه الصرف الصحي المنزلية الصلب المقاوم للصدأ المرفق الدولي للتفريغ
مياه الصرف الصحي المنزلية مياه الصرف الصحي الفولاذ المقاوم للصدأ المرفق الشاطئي BS6080 CB/T3657-94 ، BS10080CB/T3657-94 مياه الصرف الصحي المنزلية المرفق الدولي للتفريغ
مياه الصرف الصحي المنزلية مياه الصرف الصحي على الشاطئ BS6100 CB/T3657-94 ، BS10100CB/T3657-94 مياه الصرف الصحي المنزلية
CBM1114-82 المفاصل البحرية النحاسية الشاطئ الدولية عادة ما يتم وضعها على أنها:
الاتصال الشاطئ الدولي 65g CBM1114-82، النحاس الشاطئ الدولي المشترك CBM1114-82 Dg65
