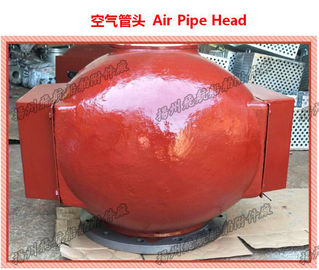

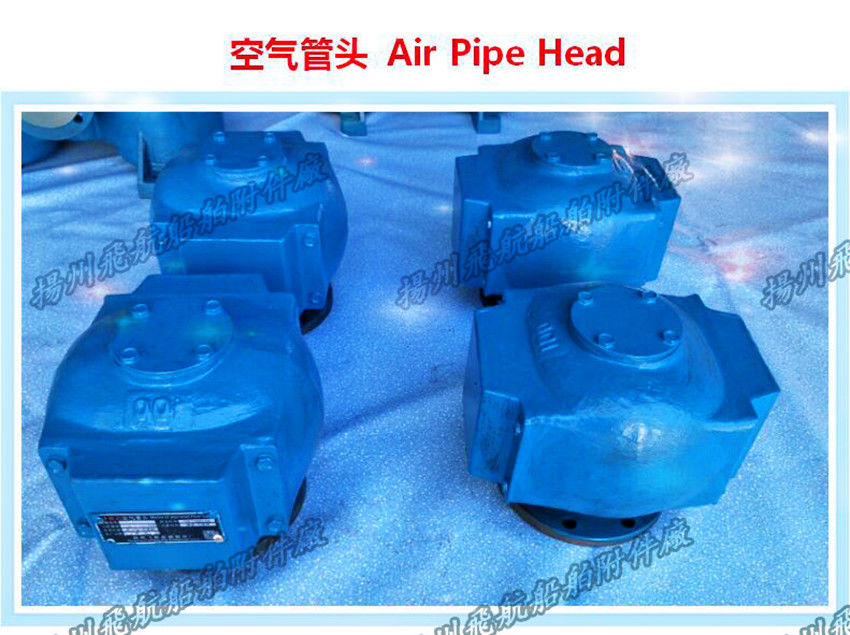

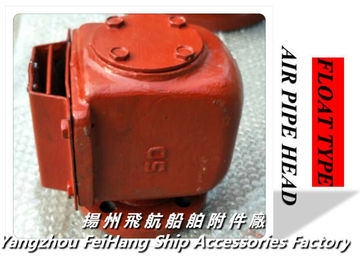

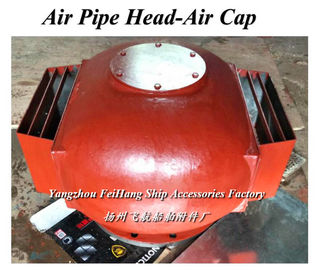

جهاز إغلاق أنابيب الهواء
مجال التطبيق لرأس أنابيب الهواء البحرية:
خزان الوقود البحري، رأس أنبوب الهواء، خزانة التسرب، رأس أنبوب الهواء البحري وخزان زيت التشحيم، رأس أنبوب الهواء البحري.
غطاء الهواء لذيل السفينة، وصلة الهواء لغرفة المحركات، غطاء الهواء للمقصورة، غطاء الهواء لخزان الصابون، خزان الصابون، رأس أنابيب الهواء / خزان المياه العذبة لخزان المياه العذبة وما إلى ذلك
عن وظيفة جهاز إغلاق الذاتي لرأس أنابيب الهواء البحرية
رأس أنبوب الهواء في السفينة، غطاء الهواء على السفينة يتم بشكل رئيسي من خلال امتصاص الهواء والتنفس هو ضغط الهواء في الخزانات القريبة من الضغط الجوي،للحفاظ على الضغط ضمن الضغط المصمم للخزاناتومنع مياه البحر والمطر والمريخ من الدخول إلى الخزانات في نفس الوقت منع موجات البحر من دخول الأنابيب التي تتنفس إلى الكابينة.
حول شحن أنبوب الهواء / الملاحة الهوائية غطاء استبدال التعليمات / ملاحظة الطلب:
أولاً، يمكنك الاختيار وفقاً لمعيارنا: CB/T3594-1994 قائمة رؤوس سفن أنابيب الهواء البحرية.
الحجم القياسي لـ -D ، DS قفل خزان النفط للدراجات الهوائية ورأس خزان المياه من نوع الدراجة هو كما يلي:
| المسار الاسمي |
حجم الهيكل |
حجم اتصال الجهاز |
السماكة |
الرفع |
الوزن |
| (ل) |
هـ |
D1 |
D2 |
د |
ب |
ن |
D0 |
خزان الزيت |
خزان الماء |
| 50 |
160 |
170 |
135 |
103 |
84 |
15 |
6 |
15 |
6.5
|
17 |
6.32 |
5.02 |
| 140 |
110 |
90 |
16 |
4 |
14 |
6.24 |
4.49 |
| 65 |
190 |
200 |
155 |
123 |
104 |
14 |
6 |
15 |
22 |
10.66 |
9.16 |
| 160 |
130 |
110 |
16 |
4 |
14 |
10.37 |
9.23 |
| 80 |
225 |
205 |
170 |
138 |
118 |
14 |
8 |
15 |
7.5
|
27 |
22.60 |
19.50 |
| 190 |
150 |
128 |
18 |
4 |
18 |
23.01 |
19.97 |
| 100 |
245 |
235 |
190 |
158 |
138 |
14 |
8 |
15 |
8
|
27 |
27.40 |
24.40 |
| 210 |
170 |
248 |
18 |
4 |
18 |
29.31 |
26.30 |
| 125 |
290 |
265 |
215 |
183 |
164 |
14 |
10 |
15 |
44 |
33.70 |
29.20 |
| 240 |
200 |
278 |
20 |
8 |
18 |
35.46 |
30.96 |
| 150 |
367 |
300 |
240 |
208 |
190 |
14 |
12 |
15 |
9
|
53 |
39.02 |
34.92 |
| 265 |
225 |
202 |
20 |
8 |
18 |
40.94 |
36.84 |
| 200 |
463 |
367 |
295 |
264 |
247 |
15 |
12 |
15 |
60 |
63.70 |
59.62 |
| 320 |
280 |
258 |
22 |
8 |
18 |
66.79 |
62.71 |
| 250 |
550 |
460 |
365 |
327 |
306 |
16 |
14 |
17 |
78 |
90.10 |
83.20 |
| 375 |
335 |
312 |
24 |
12 |
18 |
93.32 |
86.42 |
| 300 |
650 |
580 |
430 |
386 |
360 |
19 |
14 |
21 |
10
|
85 |
110.40 |
106.20 |
| 440 |
395 |
365 |
24 |
12 |
22 |
112.67 |
108.47 |
| 350 |
770 |
680 |
480 |
436 |
410 |
20 |
16 |
21 |
95 |
121.50 |
112.40 |
| 490 |
445 |
415 |
26 |
12 |
22 |
128.02 |
118.92
|
على سبيل المثال
أنبوب هواء خزان النفط DN50 / غطاء تنفس خزان النفط ، غطاء تنفس خزان النفط الكرة العائمة FS50 ، يمكن اختيار حجم شراعها على النحو التالي:
حجم اللحاء 1: القطر الخارجي 135 ملم المسافة المركزية (مسافة العين) 103 ملم 6 ثقوب.
الحجم الثاني: القطر الخارجي 140mm المسافة المركزية (مسافة العين) 110mm 4 ثقوب.
JIS-5K: القطر الخارجي 130 ملم المسافة المركزية (مسافة العين) 105 ملم 4 ثقوب.
JIS-10K: القطر الخارجي 155mm المسافة المركزية (مسافة العين) 120mm 4 ثقب.
DIN-16K: القطر الخارجي 165mm المسافة المركزية (مسافة العين) 125mm 4 ثقب.
AISI-150LB: القطر الخارجي 152mm المسافة المركزية (مسافة العين) 120mm 4 ثقوب.
DN65 أنبوب هواء خزان الوقود / غطاء خزان الوقود القابلة للاستنشاق ، يمكن اختيار حجم شفرة كما يلي:
حجم اللحاء 1: القطر الخارجي 155 ملم المسافة المركزية (مسافة العين) 123 ملم 6 ثقوب.
الحجم الثاني: القطر الخارجي 160mm المسافة المركزية (مسافة العين) 130mm 4 ثقوب.
JIS-5K: القطر الخارجي 155mm المسافة المركزية (مسافة العين) 130mm 4 فتحة.
JIS-10K: القطر الخارجي 175 ملم المسافة المركزية (مسافة العين) 140 ملم 4 ثقوب.
DIN-16K: القطر الخارجي 185mm المسافة المركزية (مسافة العين) 145mm 4 ثقب.
AISI-150LB: القطر الخارجي 178mm المسافة المركزية (مسافة العين) 139mm 4 ثقوب.
أنبوب الهواء في الجزء الخلفي من مقصورة DN125 / القبعة القابلة للنفس في مقصورة DN125. يمكن اختيار حجم الشريط على النحو التالي:
حجم اللحاء 1: القطر الخارجي 215mm المسافة المركزية (مسافة العين) 183mm 10 ثقب.
الحجم الثاني للشريحة: القطر الخارجي 240 ملم المسافة المركزية (مسافة العين) 200 ملم 8 ثقوب.
حجم اللحاء الثالث: القطر الخارجي 230 ملم المسافة المركزية (مسافة العين) 200 ملم 8 ثقوب.
JIS-5K: القطر الخارجي 235mm المسافة المركزية (مسافة العين) 200mm ثمانية ثقوب.
JIS-10K: القطر الخارجي 250mm المسافة المركزية (مسافة العين) 210mm ثمانية ثقوب.
DIN-16K: القطر الخارجي 250mm المسافة المركزية (مسافة العين) 210mm ثمانية ثقوب.
يمكن اختيار خزان المياه من نوع الطوافة DN350 ، رأس أنبوب الهواء / غطاء خزان المياه الذي يتنفس ، وحجم شرفه على النحو التالي:
حجم اللحاء 1: القطر الخارجي 480mm المسافة المركزية (مسافة العين) 436mm 16 فتحة.
مقاس اللحاء الثاني: القطر الخارجي 490 ملم المسافة المركزية (مسافة العين) 445 ملم 12 فتحة.
الحجم الثالث: قطر الخارجي 505 ملم المسافة المركزية (مسافة العين) 460 ملم 16 ثقوب.
JIS-5K: القطر الخارجي 480mm المسافة المركزية (مسافة العين) 435mm 12 فتحة.
JIS-10K: القطر الخارجي 490mm المسافة المركزية (مسافة العين) 445mm 16 فتحة.
DIN-16K: القطر الخارجي 520mm المسافة المركزية (مسافة العين) 470mm 16 فتحة.
وأخيراً، نختار المواد التي سنستخدمها لصنع أنابيب الهواء البحرية / القبعات المتنفسة البحرية.
HT200- رأس أنابيب الهواء الحديدية المصبوب بالفلنج، غطاء الهواء الصلب للفلنج.
QT400-15 رأس أنابيب الهواء الحديدية القابلة للتلاعب والقبعة القابلة للاستنشاق من الحديد الزهري.
SUS304 غطاء من الفولاذ المقاوم للصدأ، رأس أنابيب الهواء من الفولاذ المقاوم للصدأ، غطاء الهواء من الفولاذ المقاوم للصدأ.
