الزجاج البحري الأسطواني الرئيسي CBM1124-82
يتم تثبيت جهاز مراقبة تدفق السائل الأسطواني البحري في الجزء الميكانيكي من أنبوب التفريغ في السفن الداخلية والساحلية ، نظام أنابيب المياه على أحد الملحقات.
هذا الحجم الأسطواني للمراقب البحري يتماشى مع JIS B2211-1977 ، والمعايير الأساسية وفقا JIS F7218-75

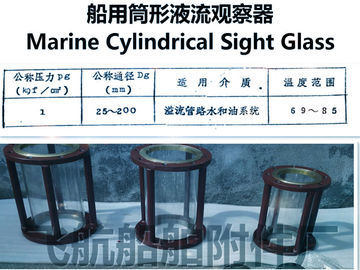

المعلمات الأساسية مثل الرسم البياني:
عادة ما تُسمّى الأسطوانات البحرية بالمراقب:
مراقب تدفق السائل الأسطواني DN150 CBM1124-82
قطر اللف = 265mm D مسافة وسط اللف = 225mm D1 ثمانية ثقوب * M19
مراقب تدفق السائل الأسطواني DN200 CBM1124-82
قطر اللف = 320mm D مسافة وسط اللف = 280mm D1 ثمانية ثقوب * M23
CBM1124-82 مراقب التفريغ الأسطواني المعيار JIS F7218-75 ، الجزء العلوي من الجسم والجزء السفلي من اللحاء السفلي هو d (الأضلاع) يتم توصيلها ككل.أنبوب شفاف يتم إدخاله من الأسفل، والفلانج السفلي مع الخيط الداخلي تحولت إلى الغطاء؛ والفلانج العلوي للسائل الذي لم يتم رشها في الداخل من الزجاج على شكل برميل حولها تم ضغطها في مخروط،الزاوية والمركز المقابلة لحد أقصى التدفق لمدة 13 درجة.
مادة أنابيب شفافة على شكل أنابيب للحامض الحراري

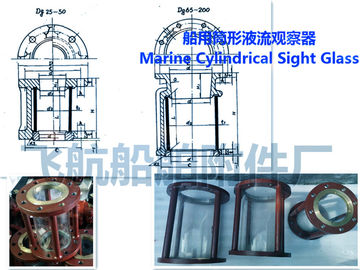

CBM1124 حجم هيكل مراقب الاسطوانة البحرية كما يلي:

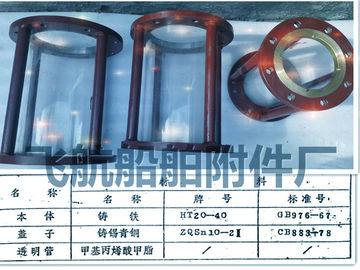

مراقب تدفق السائل الأسطواني البحري للأجزاء الرئيسية كما يلي:
السائل البحري - مادة أنبوب شفافة مراقب أسطواني: تبني الراتنج البلاستيكي الحراري ، والأداء الرئيسي ل:

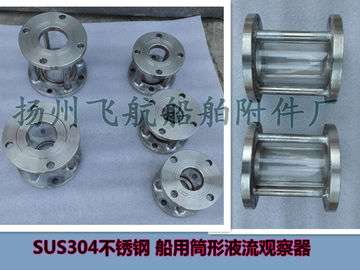

بالطبع، يمكن وفقا لمتطلبات العميل هذا القسم من مراقب تدفق السائل الأسطوانية، إنتاج الفولاذ المقاوم للصدأ، مثل التباين:
من قبل مقدمة أعلاه: يانغتشو مصنع ملحقات الطائرات السفينة لتوفير المهنية!
إنتاج السفينة مع المرآة / المراقب يتضمن:

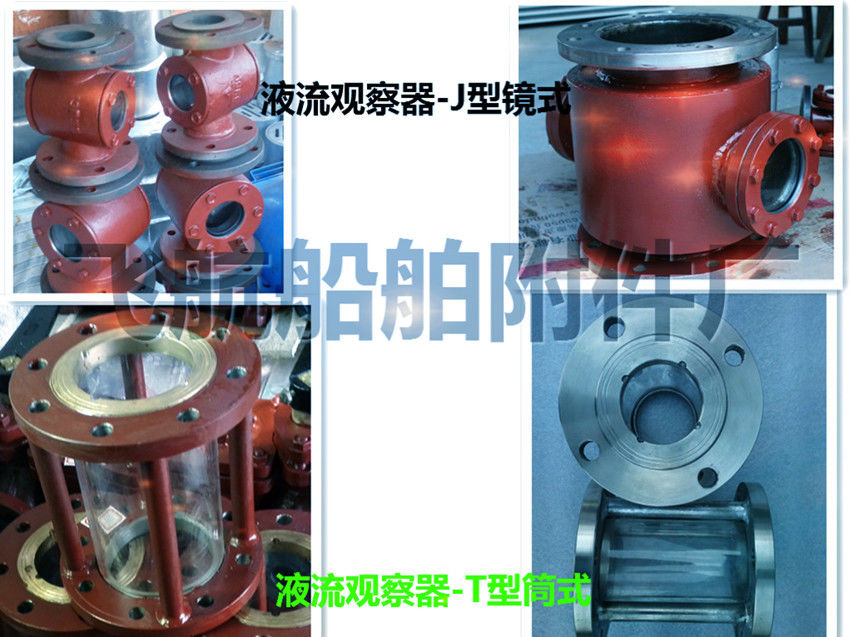

CB/T422-93 سفينة مع جهاز مراقبة تدفق السائل من نوع - J نوع مرآة جهاز مراقبة تدفق السائل من نوع T نوع برميل مراقب تدفق السائل
CBM1039-81 جهاز مراقبة تدفق السائل المصنوع من الحديد الزهري
مع سفينة مشاهدة أسطوانية CBM1124
