مربع الطين في بناء السفن - مربع أسمنت القاع القياسي الوطني، مربع طين زاوية مستقيمة، نوع DIN
لدينا النماذج التالية لبناء الصناديق الطينية للسفن

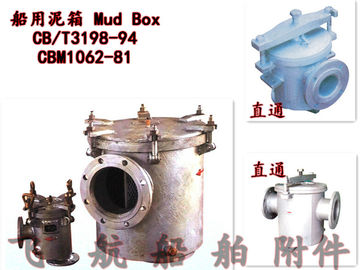

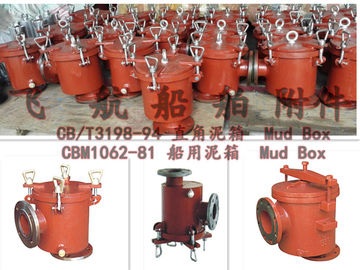

CB/T3198-94 صندوق طين بحري بزاوية مستقيمة
حاوية الطين البحرية CBM1062-81 (مماثلة لـ JIS ، F7203-1978 ، المعيار الياباني ، صندوق الطين للسفينة)

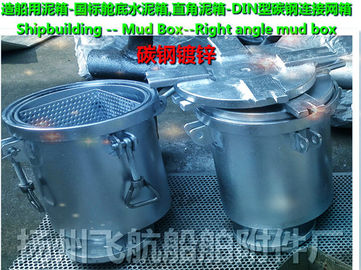

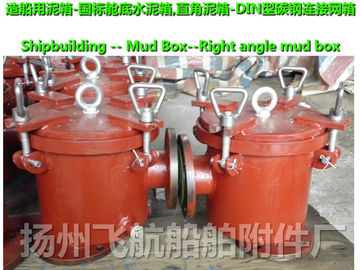

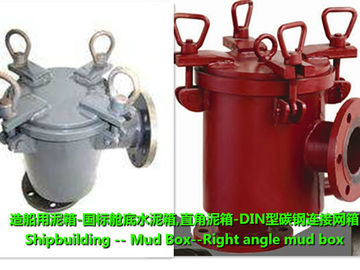

نوع DIN القفص الألماني القياسي من الفولاذ الكربوني الكربون، الفولاذ، الطين، صناديق
(رمز المواد المقابلة: IMP872065-72070)
صناديق الطين البحرية - صناديق الإسمنت - صناديق الطين المستطيلة البحرية - قفص من فولاذ الكربون DIN؛ الوظيفة الرئيسية:
يتم استخدام صندوق الطين بشكل رئيسي في منفذ امتصاص القاع في غرفة المحرك. يتم استخدامه في أنبوب امتصاص القاع الذي يتم تثبيته في غرفة الآلات ونفق العمود.يستخدم لحجب الأوساخ من الخيوط القطنية، القماش والزيت والأوساخ في أنبوب الشفط.
نظام المياه في القبو بما في ذلك: مضخة القبو، رئيس القبو، أنابيب الفرع، مرشح الشفط، صندوق صمام التوزيع، صندوق الطين، فاصل زيت الصرف الصحي والمعدات الأخرى.أيضا يجب أن يكون هناك أنبوب تصريف الطوارئ، بحيث في حالة الطوارئ المياه المقصورة، من خلال أنابيب تصريف الطوارئ من مضخة التداول الرئيسية أو الصرف من مضخة مياه التبريد الرئيسية.
مقدمة موجزة للمواد الخاصة بأجزاء صندوق الطين المستطيل للسفينة:
|
صندوق الطين
|
|
النوع
|
الحجم
|
مادة الجسم
|

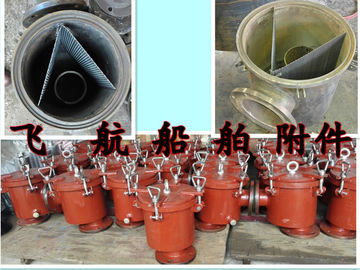

شكل أسطوانة المرشح
|
مواد المرشح
|
وصلة الشريط
|
|
A ((النوع المستقيم) (B,BS)
|
50A ~ 250A
(DN50-DN250)
|
الفولاذ الصب
الفولاذ المقاوم للصدأ الخ
|
صينية الاستقرار
|
SS400 ، SUS304 ، SUS316
|
جي بي، جي
|
مادة الصندوق الطيني والغطاء هي Q235-A، مادة لوحة المرشح هي 1Cr18Ni9Ti،ونسبة مساحة تدفق لوحة المرشح إلى قطر القسم الاسمي للصندوق الطيني لا تقل عن 3;
الصندوق الطين من الغلفانات الساخنة، طبقة الغطس الزنك الحد الأدنى من الوزن 610g/m2، أو معالجة البلاستيك، سمك طبقة البلاستيك من 0.15 مم.

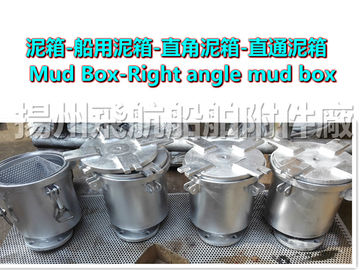

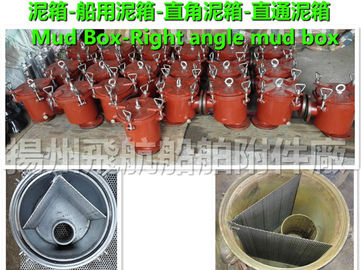

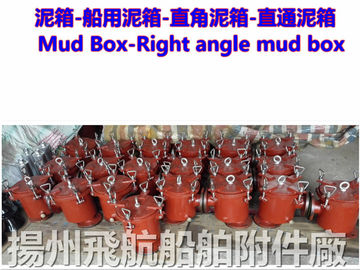

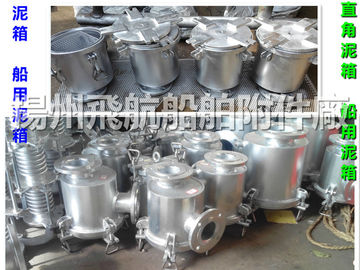

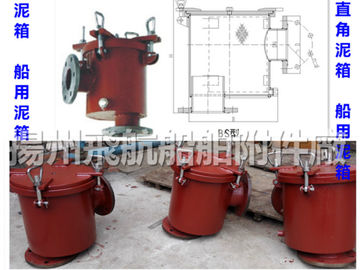

صناديق الطين البحرية - صناديق الطين الزاوية المستقيمة:
يتم الضغط على CB/T46 من خلال صندوق الطين.
نوع AS - حجم الاتصال بالفلنج اضغط GB2506 من خلال صندوق الطين.
النوع B - حجم اتصال الجهاز المضغوط CB/T46 صندوق الطين الزاوية المستقيمة.
نوع BS - حجم اتصال الجهاز الضغط GB2506 صندوق الطين الزاوية المستقيمة.
خزان أسمنت من صندوق طين بحري لأغراض السفينة صندوق طين مستطيل - قفص من فولاذ الكربون DIN للاستخدام الداعم:
الطين في قاع المقصورة يحتاج أحياناً إلى إضافة منفذ شفط
في غرفة الآلات ونفق العمود ، يجب أن تكون نهاية الأنابيب من منفذ امتصاص القاع مستقيمة وأنابيب عمودية إلى صندوق الطين ، بحيث يكون من السهل فحصها وتنظيفها.
هنا، نقوم بإدخال باختصار الفرق بين حاوية الطين السفينة ومرشح البحرية أو مرشح المياه الخام:
عادة ما يستخدم صندوق الطين في نظام مياه القبو في غرفة المحركات. صندوق الطين هو في الواقع فلتر مياه ضخم ، الذي يصف الصفات الكبيرة ، والتي هي في الواقع فلتر مياه حجم كبير
يتم استخدام خزان الوحل في منفذ امتصاص القاع من غرفة الآلات ، وعادة ما يتم استخدام المرشح في منفذ امتصاص المضخة
كما يتم تمييز حاوية الطين البحرية من فلتر المياه البحرية (فلتر المياه الخام للامتصاص)
فلانج هو تحت الاسطوانة ، والفلانج المرشحات هي على جانبي البرميل
