القارب مع تصفية النفط الخام الصغيرة المزدوجة المنخفضة: مناسبة لدرجة حرارة وقود السفينة أقل من 80C0 وخطوط أنابيب النفط.
القارب مع مرشح صغير مزدوج للنفط الخام - الطلبات:
ما يلي هو البديل - السفينة مع مجموعة مرشح زيت صافي لعرض مجموعة مرشحين: (الشكل 1)
مرشح النفط الصافي مرشح النفط AS DN40 نوع مباشرة من خلال Duplex
العلامة العادية هي: مرشح الزيت المزدوج 0.4/0.22 CB/T425-1994 AS4040
الحديد الصلب السائل الحديد الصلب المقاوم للصدأ الشبكة الفولاذ 40 الشبكة
أبعاد شفرة فلتر الزيت البحرية ذات السماكة المزدوجة:
النوع AS - حجم اتصال الستارة وفقًا لـ CB/T2501 مباشرة من خلال مرشح زيت مزدوج السُمك:
قطر اللف = 130mm D مسافة وسط اللف = 100mm D2 مسافة وسط اللف المجاورة D1 = 80mm
4 فتحات *M12
هذا الجزء من السفينة مع مرشح زيت مزدوج الخصائص: DN20-DN200، وتسمية خاصة: DN100 أو أكثر وفقا لمتطلبات المالك،رافعة العمل الطبيعية للرفعكما هو مبين في الشكل:
مرشح النفط الخام البحري - مرشح النفط الثقيل مزدوج الارتباط - مرشح الوقود المزدوج حسب الدور يمكن تقسيمه إلى:
مرشح زيت ضخم منخفض الضغط لخط الوقود CB/T425-94
مرشح زيت ضخم منخفض الضغط لخط أنابيب وقود الديزل CB/T425-94
مرشح زيت ضخم منخفض الضغط لخط أنابيب النفط CB/T425-94
مرشح زيت ضخم منخفض الضغط لخط أنابيب النفط الثقيل CB/T425-94
مرشح النفط الخام البحري - مرشح زيت سميك مزدوج الارتباط - اختيار مادة غطاء مرشح الوقود المزدوج: (الشكل الثالث)
من أجل أن تكون متينة، وفقا لسنواتنا العديدة من الخبرة وردود الفعل من العملاء، يمكن اختيار هذه الشبكة المرشح:
SUS304 شبكة الفولاذ المقاوم للصدأ، SUS316 شبكة الفولاذ المقاوم للصدأ، SUS316L شبكة الفولاذ المقاوم للصدأ
المواصفات القياسية لمرشح النفط الخام البحري - مرشح النفط الثقيل مزدوج الارتباط - خرطوشة مرشح الوقود المزدوج:
النموذج
المواصفات القياسية للضغط الاسمي PN (MPa) والقطر الاسمي DN (mm) لشبكة المرشح
مسافة الثقب المربع / قطر الشبكة (ملم)
0.4 0.75/0.26 20-100؛ 0.40/0.22.0.25/0.16"0.18/0.13.0.16/0.09.
DN50، حجم شبكة المرشح هو 0.4/0.16، حجم اتصال الجهاز وفقاً لعلامة مرشح زيت الخام ذو الضغط المنخفض GB569 كما يلي:
مرشح زيت مزدوج CB/T425-94 A50-0.25/0.16
DN50، حجم شبكة المرشح هو 0.4/0.16، حجم اتصال الفلنجات وفقًا لعلامة مرشح زيت الخام منخفض الضغط GB2501 على النحو التالي:
مرشح زيت مزدوج CB/T425-94 AS50-0.25/0.16

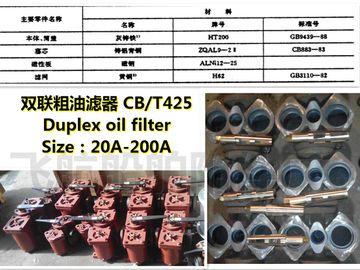

المادة الرئيسية لفلتر الزيت السميك البحري منخفض الضغط فلتر زيت صغير مزدوج السميك: الشكل خمسة
يعتمد تصميم وتصنيع منتجات تصفية النفط الخام منخفض الضغط على معيار صناعة السفن CB425-94 ، ويتم دمجها مع متطلبات السفن الحديثة لتحسين التصميم ،تشكل منتجات الشركات من سلسلة FT.
CB/T425-94 فلتر زيت خام بضغط منخفض للجسم وغطاء المواد هو HT200، ومواد قلب القابس هي ZQAl9-2 II، ومواد الكتلة المغناطيسية هي AINiCo5،مادة المرشح هي 1Cr18Ni9Ti أو H62;
نسبة المساحة الفعالة إلى القطر الاسمي لفلتر CB/T425-94 منخفض الضغط لفلتر الزيت الخام لا تقل عن 5.
CB/T425-94 اختبار ضيق مرشح النفط الخام منخفض الضغط واختبار القوة ، الضغط هو 0.75MPa ، يجب أن لا يكون هناك تسرب لمدة لا تقل عن 5 دقائق.
CB/T425-94 تنظيف فلتر تجويف النفط الخام المنخفض بعد تنظيف السطح الخارجي مغطى بزيت مضاد للصدأ وطلاء مضاد للصدأ وإنهاء رمادي فاتح مرة واحدة.
فلتر النفط الخام البحري منخفض الضغط، فلتر النفط الثقيل المزدوج، فلتر النفط الخام منخفض الضغط، فلتر الوقود المزدوج، فلتر النفط المزدوج وهلم جرا.
من قبل مقدمة أعلاه: يانغتشو مصنع ملحقات الطائرات السفينة لتوفير المهنية!
مرشح زيت البحر من مصنعنا يتضمن أساسا:
مرشح زيت CBM1133-82 البحري / مرشح زيت أسطوانة واحدة
مرشح زيت سميك مضاعف بضغط منخفض بحري CB/T425-94، مرشح زيت مزدوج صغير بحري CBM1132-82،
مرشح الزيت المزدوج البحري CBM1134-82
